[複合材料を作成]プラグインを使用してユーザ材料を追加する

次の手順では、既定の Helius PFA 材料データベースからモデルに複合材料を追加します。また、要素の削除をコントロールする変数も設定します。

1. モデル Tutorial_6_UD.cae を開きます。モデルは、ここからダウンロードすることができます。

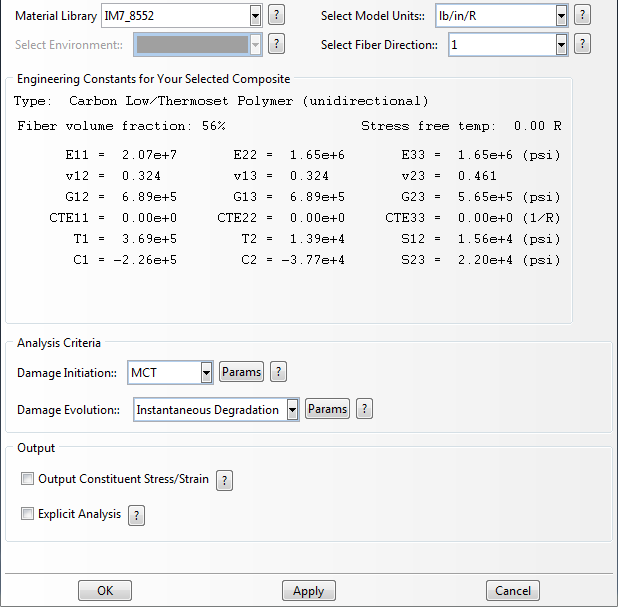

2. メイン ツールバーから[Plug-ins] > [Autodesk] > [Create Composite Material]をクリックします。
3. [Material Library]ドロップダウン リストから[IM7_8552]を選択します。
4. [Select Model Units]ドロップダウン リストから[lb/in/R]を選択します。
5. 繊維方向として 1 を選択します。
6. [OK]をクリックします。



7. [Property] モジュールに切り替え、メイン ツールバーから[Material] > [Edt] > [IM7_8552]をクリックします。
8. Depvar を選択した状態で、要素の削除をコントロールする変数を 1 に変更し、[OK]をクリックします。



   注: この機能が Abaqus/Explicit 専用であることを伝えるダイアログ ボックスが表示されますが、バージョン 6.14 以降では Abaqus/Standard でも機能します。

これでモデルにユーザ材料が追加されたので、今度はこれを試験用断片ジオメトリに適用する必要があります。

1. IM7_8552 材料を使用する、ソリッドで、均一なセクション([Section] > [Create])を作成します。
2. [Assign] > [Section]をクリックして、パーツ ジオメトリ全体を選択し、手順 2 で作成した断面を選択します。
3. [OK]をクリックします。
