荷重を定義する

プレートの上部サーフェス上の節点に引張荷重を適用する力を作成します。

1. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Force/Moment] > [On Nodes]を選択します。

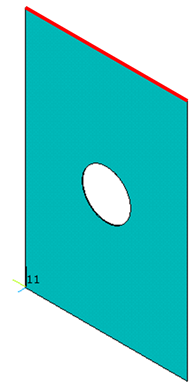

2. グラフィックス ウィンドウで、下図で赤色でハイライト表示されたプレートの上部サーフェス上の節点を選択し、[Apply F/M on Nodes]ダイアログ ボックスで[OK]をクリックします。
3. 表示されるダイアログ ボックスで、[FY]の力値に 200.0 を入力し、[OK]をクリックします。
