パーツにメッシュを作成する

パーツ ジオメトリにメッシュを作成します。

複合材料プレートのメッシュ作成では、1.0 のグローバル シード サイズを使用します。このサイズを使用することで、はく離の影響を特定するのに十分細かく、かつ適切な解析時間を実現するのに十分粗いメッシュを確保できます。

1. [Main Menu] > [Preprocessor] > [Meshing] > [Size Cntrls] > [Manual Size] > [Lines] > [Picked Lines]をクリックします。
2. グラフィックス ウィンドウを使用し、全体座標系の Z 軸に平行なビームの 4 つのエッジを選択します。
3. 表示されるダイアログ ボックスで、[NDIV]ボックスで 2 を指定し、[OK]をクリックします。
4. [Main Menu] > [Preprocessor] > [Meshing] > [Mesh Tool]をクリックします。
5. 表示されるダイアログ ボックスで、[Size Controls]領域の[Global]オプションの横にある[Set]ボタンをクリックし、[SIZE]入力ボックスに 1.0 と入力し、[OK]をクリックします。
6. [Hex]および[Mapped]ラジオ ボタンを選択し、[Mesh]ボタンをクリックします。

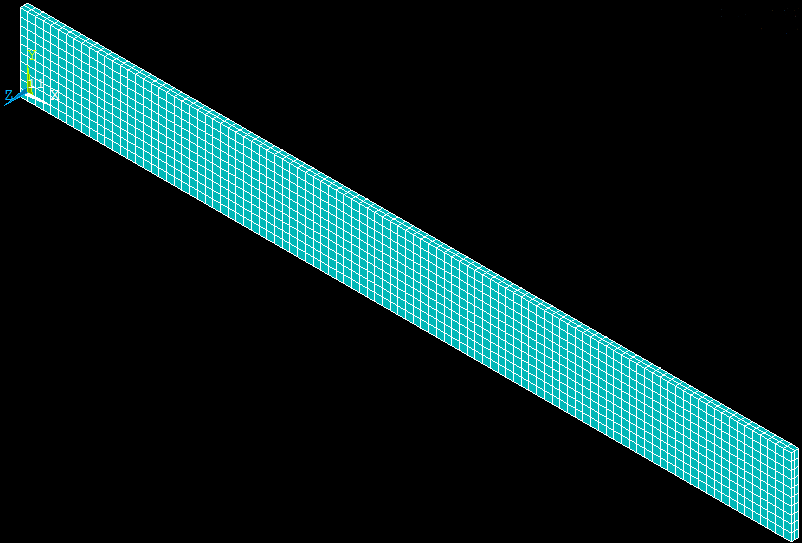

7. グラフィックス ウィンドウでビームを選択し、[OK]をクリックします。パーツにメッシュが生成され、メッシュは次のように表示されます。
