境界条件を適用する

この手順では、プレートの下部サーフェスを最小限に拘束し、剛体運動を防止する境界条件を作成します。

1. [Load]モジュールに切り替えます。
2. Bottom という名前の[Displacement/Rotation]タイプの境界条件を作成します([BC] > [Create])。領域として試験用断片の下部の各サーフェスを選択し、U2 = 0 に設定します。

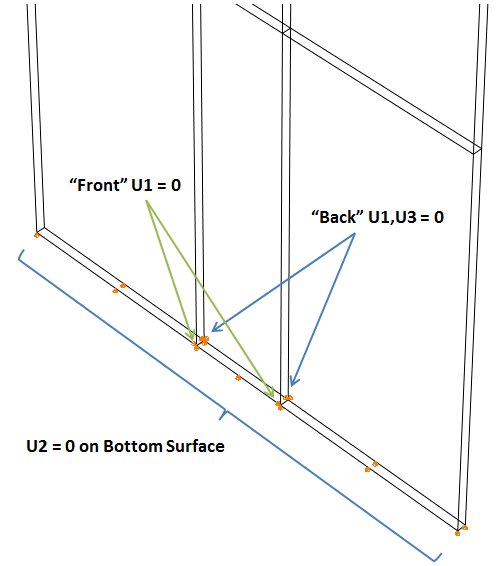

3. Back という名前の 2 つ目の[Displacement/Rotation]タイプの境界条件を作成します。次に示した 2 つの点(0,2,0.09 と 0,3,0.09)を選択し、U1 = 0 および U3 = 0 に設定します。
4. Front という名前の 3 つ目の[Displacement/Rotation]タイプの境界条件を作成します。次に示した 2 つの点(0,2,0 と 0,3,0)を選択し、U1 = 0 に設定します。
