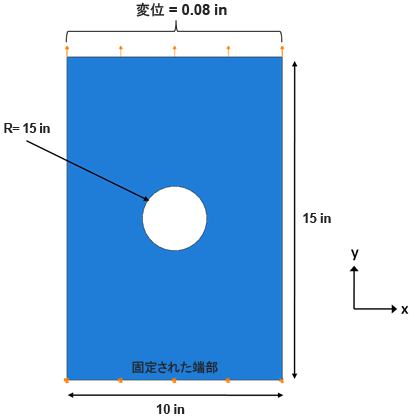

問題は、中心に穴のあいたフラットな複合プレートで構成されます。このプレートの一方の端には固定の境界条件が適用され、もう一方の端には 0.08" (プレート長さの 0.53%)の変位制御荷重が適用されます。プレートは IM7/8552 で作られています。レイアップは [0/±45/90]s で層厚さは 0.005" です。したがって、プレートの厚さは 0.04" になります。 メッシュのシード サイズは 0.2 で、8 節点の階層ソリッド シェル要素(SOLSH190)が使用されます。寸法、境界条件、および荷重を次に示します。モデルが作成され、有限要素解析が完了すると、結果を表示して解釈するためのステップが提供されます。
Helius PFA からの結果の解釈方法のみに関心がある場合は、ANSYS 解析結果(*.rst)ファイルの生成に使用できる、ANSYS 入力ファイル(Tutorial_3_ANSYS.ans)をダウンロードできます。解析のためにファイルを送信する前に、入力ファイルの matID 値がワークステーションの IM7_8552 の matID に一致することを確認してください。このチュートリアルで後述(「Helius PFAによりユーザ材料を作成する」)するように、IM7_8552 の matID は ANSYS 内の Helius PFA プラグインの IM7_8552 を選択して決定することができます。
次のチュートリアルでは、基本的なモデリングの詳細は省略されています。ANSYS Mechanical 環境での開発経験があることを想定しています。たとえば、ユーザはコマンド プロンプトにコマンドを入力する方法を理解しているものと想定し、コマンド プロンプトにテキストを入力する際の手順は省略しています。ANSYS GUI に慣れていない場合は、このチュートリアルを完了する前に ANSYS のドキュメントを参照してください。
