モデル ジオメトリを作成する

一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。

ここでは、プレート ジオメトリを定義して、3D パーツを生成します。

1. 次に示す Helius PFA for ANSYS Launcher ツールを使用して、ANSYS Mechanical APDL を開きます。このツールは、ANSYS で Helius PFA を実行するために必要な環境変数を使用して、ANSYS を起動します。
   • このツールは製品とともにインストールされ、次のパスに格納されます。

     %install_dir%\bin\ansys-helius-launcher.exe

   • また、[Start] > [All Programs] > [Autodesk Helius PFA 2016] > [ANSYS APDL Launcher]を選択するか、デスクトップのアイコンをクリックして見つけることもできます。



2. ANSYS Mechanical APDL Product Launcher の[Run]ボタンをクリックします。ANSYS GUI が表示されます。
3. [Main Menu] > [Preprocessor] > [Modeling] > [Create] > [Volumes] > [Block] > [By 2 Corners & Z]をクリックします。
4. 表示されるダイアログ ボックスで、次の値を入力し、[OK]をクリックします。
   • WP X = 0
   • WP Y = 0
   • 幅 = 0.254
   • 高さ = 0.381
   • 深さ = 0.001016
5. [Main Menu] > [Preprocessor] > [Modeling] > [Create] > [Volumes] > [Cylinder] > [Solid Cylinder]をクリックします。
6. 表示されるダイアログ ボックスで、次の値を入力し、[OK]をクリックします。
   • WP X = 0.127
   • WP Y = 0.1905
   • 半径 = 0.0381
   • 深さ = 0.001016
7. [Main Menu] > [Preprocessor] > [Modeling] > [Operate] > [Booleans] > [Subtract] > [Volumes]をクリックします。
8. グラフィックス ウィンドウからプレートを選択します。この位置に 2 つの体積があることを伝えるメッセージが表示されます。[Volume 1]が[Picked Volume]であることを確認して、[OK]をクリックします。
9. [Subtract Volumes]ダイアログ ボックスで[OK]をクリックします。
10. グラフィックス ウィンドウで円柱を選択します。[Volume 2]が[Picked Volume]であることを確認して、[OK]をクリックします。

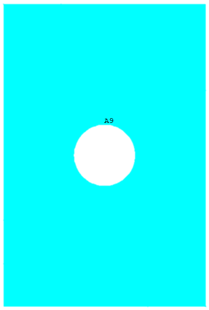

11. [Subtract Volumes]ダイアログ ボックスで[OK]をクリックします。これでプレートのジオメトリが定義されました。プレートは次のように表示されます。
