複合材料圧力容器に対する解析を実行します。

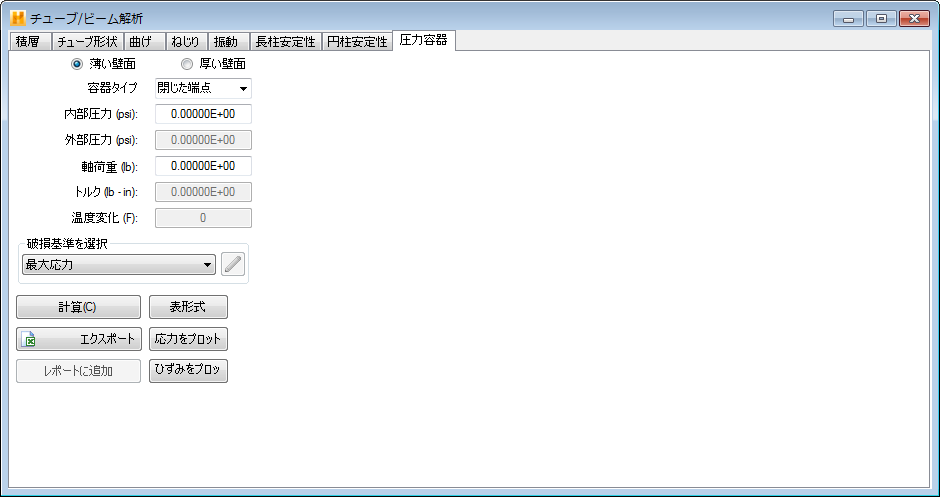

圧力容器解析を開始するには、下記に示すように、[チューブ/ビーム解析]ウィンドウで[圧力容器]タブに移動します。
[積層]と[チューブ形状]の定義が完了したら、[圧力容器]タブで次のように操作します。
- 肉厚: 薄い壁面または厚い壁面の定式化を選択します。通常は、容器の半径の 10 分の 1 より薄い肉厚は、薄い壁面の圧力容器の前提によく従います。それ以外の場合は、厚い壁面の圧力容器の計算をお勧めします。厚い壁面の圧力容器の扱い方については、『Fronk et.一次モデルを使用し 』(参考文献 41)を参照してください。
- 容器タイプ: 終端の閉じた、または終端の開いた圧力容器を選択できます。
- 内部圧力: 圧力容器の内部圧力です。
- 外部圧力: 圧力容器に適用される外部圧力です。薄い壁面の圧力容器の解析に対してのみ有効です。
- 軸荷重: 圧力容器の縦方向に適用される引張または圧縮軸荷重です。
- トルク: 容器の長さに平行な軸の周囲に適用されるねじり荷重です。薄い壁面の圧力容器の解析に対してのみ有効です。
- 温度変化: 圧力容器に適用される等分布の温度変化です。薄い壁面の圧力容器の解析に対してのみ有効です。
- 破損基準を選択: [破損インデックス]および[破損モード]を計算するために選択する 8 つの破損基準があります(「付録 C」を参照)。
- 計算: 指定された積層の各層の下部、中間、上部の断面点の半径、半径の変化、軸/θ(フープ)/せん断ひずみ、軸/θ(フープ)/せん断応力、破損インデックス、破損モードを示す表形式出力フォーマットを作成します。
- 表形式: 表形式出力フォーマットで結果を表示します。
- エクスポート: 薄い壁面の圧力容器の結果が計算されて表示された後に、[エクスポート]ボタンをクリックして結果を Microsoft Excel と互換性がある *.csv ファイルに書き込みことができます。
- 値のプロット: フープ、軸、せん断の応力およびひずみをプロットします。
- 応力/ひずみをプロット: フープ、軸、せん断の応力またはひずみをグラフィックス表示します。さらに、厚い壁面の圧力容器の場合には、表形式とプロットで半径応力およびひずみが使用できます。[応力をプロット]または[ひずみをプロット]を選択した後のプロット オプションの使い方については、オンラインで利用できる ChartFX ドキュメントを参照してください。
