異なる積層レイアップで積層特性がどのように変化するかを表示します。
選択した破損基準およびレイアップ角度に基づいて積層特性 Ex、Ey、Gxy、NUxy、+Sx、-Sx、+Sy、-Sy、Sxy を計算するには、積層調査ツールを使用します。に移動して次のウィンドウを表示します。
積層調査の実施には、次の 5 つの手順があります。
- 単層タイプを選択する: このドロップダウン メニューに記載されている単層タイプは、単層ブランチ内のファイル ツリーにある単層と同じです。Hashin、Puck、Christensen 破損基準を使用した積層調査で等方性材料を使用するときは、注意が必要です。破損モードと破損計算が無効になる場合があります。
- 単層または層レイアップ角度を指定する: 積層調査では、常にこれらの角度を使用して 12 層のバランスが良好な対称積層が解析されます。(たとえば、上記の既定の角度では積層レイアップは[+0/-0/+90/-90/+45/-45]s です)。 注: 角度は 0 ～ 90 度の正の角度で入力する必要があります。
- パーセントの厚さ増分を指定する: 積層厚さは、12 層すべての合計です。(2)で指定されたそれぞれの角度に対応する 4 つの層があり、その厚さの合計は合計積層厚さの一定のパーセンテージを構成します。このオプションは、選択した増分で対応する 4 つの層が合計積層厚さを構成するパーセンテージを変更します。
- 破損基準を選択する: 7 つの破損基準から選択します。積層調査ではこれらの基準を使用して積層強度が計算されます。積層強度は、どの破損基準が選択されているかによって異なります。(利用可能な破損基準の詳細については、「付録 C」を参照してください。)
- 結果を計算する: 入力が完了したら、[計算]をクリックします。出力ウィンドウに解析の結果が表示されます。

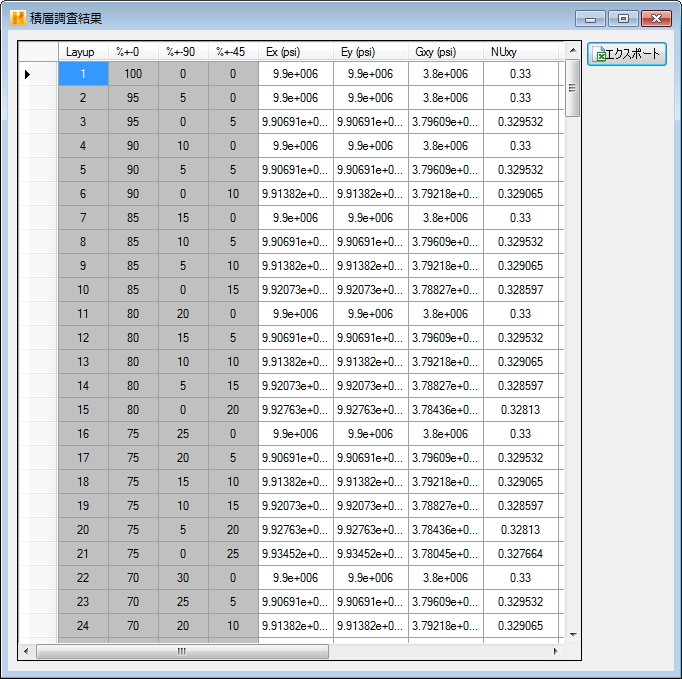

上に示されている計算結果には、次の内容が含まれています。
- レイアップ: レイアップ数を定義します。10% のパーセント増分を使用する場合、66 の異なるレイアップが検査されます。5% の増分が使用される場合、232 のレイアップが検査されます。
- % ± 0: この列の中の数字は、角度 1 を含む 4 つの層が積層厚さの全体のパーセンテージのどの程度を構成するかを示します。
- % ± 90: この列の中の数字は、角度 2 を含む 4 つの層が積層厚さの全体のパーセンテージのどの程度を構成するかを示します。
- % ± 45: この列の中の数字は、角度 3 を含む 4 つの層が積層厚さの全体のパーセンテージのどの程度を構成するかを示します。
- Ex、Ey、Gxy: 積層材料の剛性。それぞれ、軸ヤング率、横方向ヤング率、せん断係数です。
- ±Sx、±Sy、Sxy: 積層材料強度。それぞれ、軸引張/圧縮強度、横方向引張/圧縮強度、せん断強度です。
