等分布横方向荷重に対する単純支持サンドイッチ プレートの横方向のたわみを計算します。

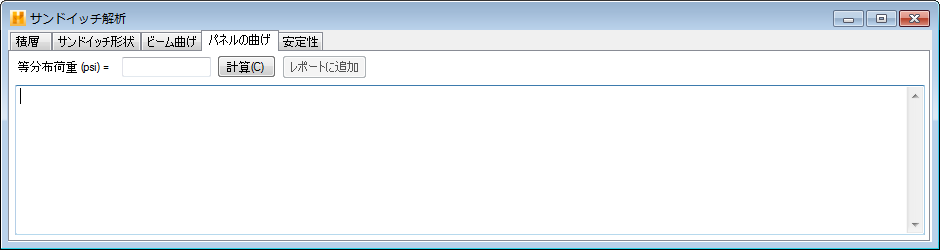

サンドイッチ パネル曲げ解析を実行するには、[サンドイッチ解析]ウィンドウにある[パネルの曲げ]タブを選択します。[積層]と[サンドイッチ形状]の定義が完了したら、[パネルの曲げ]タブで次の手順を実行します(下の図を参照)。
- 荷重を指定する: サンドイッチ パネルの曲げ解析は、4 つすべてのエッジで単純支持され、均一分布横方向荷重を受けるサンドイッチ パネルに対してのみ実行されます。したがって、均一分布荷重の大きさ(強さ/領域)のみを指定する必要があります。
- 結果を計算する: [計算]ボタンをクリックして解析を実行します。結果は、表示ウィンドウに表示されます。出力結果には次のような内容が示されます。
- パネル データ: 長さ L、幅 W、重量、圧力荷重、コア タイプ、コアの厚さ、面シートの厚さを示します。
- 最大たわみ: 曲げ変位のみによって引き起こされる最大横たわみです。
- 面応力: 積層面シートの最大面内垂直応力です。
- コアせん断応力側 L: 長さに沿ってコア材料に加わる最大横せん断応力です。
- コアせん断応力側 W: 幅に沿ってコア材料に加わる最大横せん断応力です。
- 臨界面シート リンクリング応力: 計算された面応力がここに示された臨界応力よりも大きい場合、サンドイッチ ビームは面しわタイプの座屈で破損します。
- 臨界面シート ディンプル応力: 計算された面応力がここに示された臨界応力よりも大きい場合、サンドイッチ ビームは面ディンプル タイプの座屈で破損します。これは、「ハニカム」コア パネルにのみ適用されます。
