新しい金属を作成する

材料データベースに新しい金属材料を作成します。作成した金属は、[ボルト締結]モジュールで使用することができます。新しい金属を作成するには、次の手順を実行します。

1. [新しい項目] > [新しい金属]をクリックします(または、[マイ データ]ツリーで[金属]を右クリックして、[新規作成]を選択します)。

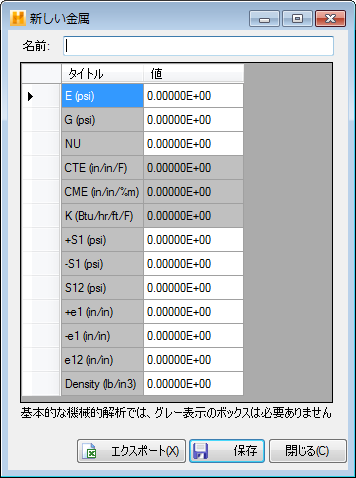

2. [新しい金属]ウィンドウで、金属の[名前]を指定します。
3. 必要なすべての特性を指定します。これには、[E]、[G]、[NU]、[+S1]、[-S1]、[S12]、[+e1]、[-e1]、[e12]、[密度]などがあります。
4. [保存]をクリックします。

注: 基本的な機械的解析では、グレー表示の特性は必要ありません。

材料プロパティ

E

ヤング率

G

せん断弾性係数

NU

ポアソン比

CTE

材料の線膨張係数

CME

材料の湿度膨張係数

K

材料の熱伝導率

+S1

材料の垂直引張強度

-S1

材料の垂直圧縮強度

S12

材料のせん断強度

+e1

単軸引張応力 +S1 によって発生する垂直ひずみ

-e1

単軸圧縮応力 -S1 によって発生する垂直ひずみ

e12

せん断応力 S12 によって発生するせん断ひずみ
