レッスン 1: プライマリサーフェスを作成する

ここでは、Square、Skin、Align ツールを使用して、シャワージェルボトルの基本シェイプを作成します。

ボトルの前半分を構築し、それを後でミラーリングしてデザインを完成させます。センターラインをまたぐ仮想的な接線連続性をコントロールして、前半分と後半分の間に滑らかなコネクションを作成します。

肩のサーフェスを作成してから、接線連続性を使用してそれをメインのボトルサーフェスに滑らかにブレンドします。

チュートリアルのレッスン 1 をご覧ください。

チュートリアルファイルを開く

チュートリアルファイルには、シャワージェルボトルの構築に使用するカーブが入っています。

File > Open を選択してファイルブラウザを開きます。
ファイルブラウザで CourseWare フォルダを探し、Current Project として設定します。
CourseWare プロジェクトの wire フォルダにある showergel.wire を開きます。
ファイルを開く方法については、「チュートリアルファイルを開く」を参照してください。
ダイアログボックスが表示され、オブジェクト、シェーダ、ビュー、アクションをすべて削除してよいか尋ねるメッセージが表示されます。YESをクリックしてください。
コンストラクション許容値が showergel.wire ファイルの値と異なる場合は、次のダイアログボックスが表示されます。
Accept New Settingsをクリックして、showergel.wireのコンストラクション許容値を使用してください。

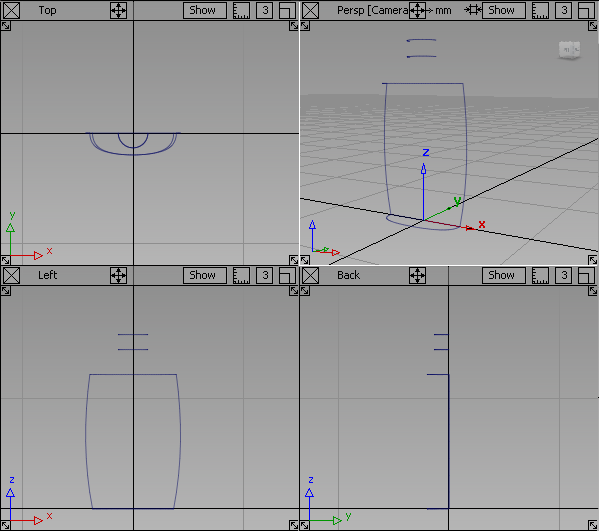

ファイルが開きます。

主要なボトルカーブが表示され、とCurvesいう名前のレイヤに配置されています。

他のカーブは非表示のレイヤに配置されており、チュートリアルの後の部分で使用します。

コンストラクション許容値を設定する

モデルの作成を開始する前に、使用するコンストラクション許容値を選択します。

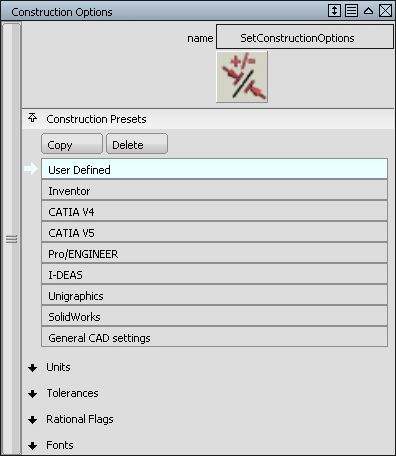

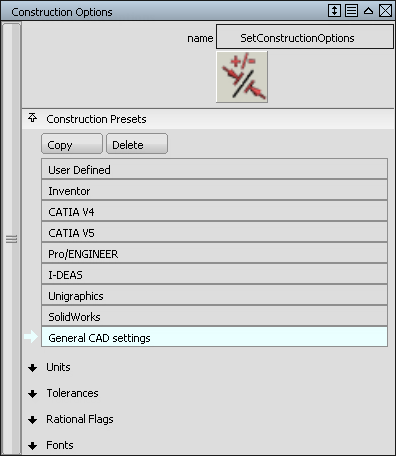

Preferences > Construction Options の順に選択します。

Construction PresetはUser Definedに設定されています。この設定は迅速なコンセプト開発には適していますが、CAD やラピットプロトタイピングシステムにデータを転送する場合には、より正確な設定が必要となります。
オプションウィンドウで、General CAD Settingsを選択します。

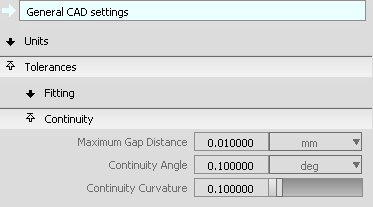

何の許容値を設定しているのか確認するには、Construction Options ウィンドウの Tolerances セクションを開きます。

ヒント:
今後のプロジェクトのために、データを書き出す予定の CAD システムに合わせて設定を選択しておくことができます。
Construction Optionsウィンドウを閉じます。

メインのボトルサーフェスを作成する

まず、Square サーフェスを使用して、メインのボトルシェイプを作成します。

Perspective を最大化します。
Bottle レイヤタブが yellow で表示されていることをチェックします。これは新規に作成するサーフェスがこのレイヤに割り当てられることを示しています。黄色で表示されていなければ、このレイヤタブをクリックしてアクティブにしてください。
Surfaces > Boundary Surfaces > Square を選択してオプションウィンドウを開きます。
Squareオプションウィンドウに、四角形の4つの境界がリストされます

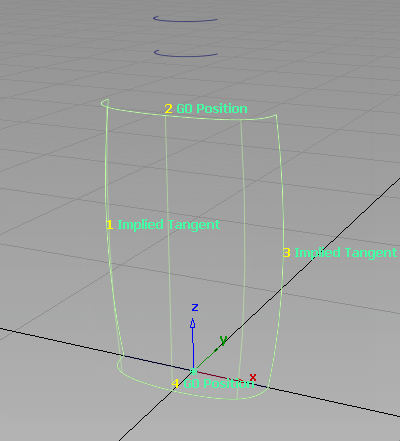

境界 2 と 4 の連続性オプションを G0 Position に変更します。この連続性は、スクエアサーフェスをカーブに正確に合わせます。

境界1と3のContinuityオプションをImplied Tangentに変更します。Implied Tangent オプションは、サーフェスをセンターラインをまたいで滑らかに位置揃えします。

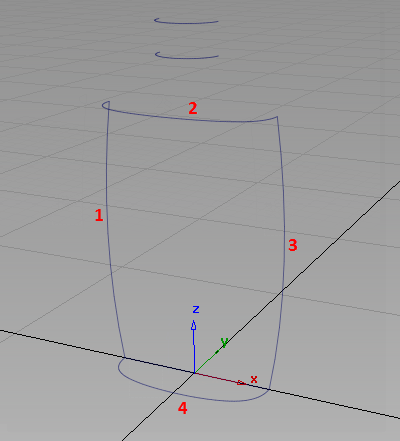

4つの境界曲線を選択するよう要求するプロンプトが表示されます。下図に示す順番でカーブをクリックします。

4 つ目のカーブを選択すると、スクエアサーフェスが作成されます。

首のサーフェスを作成する

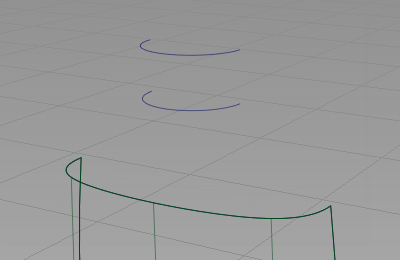

ボトルの首のカーブが表示されるように、ビューを調整します。

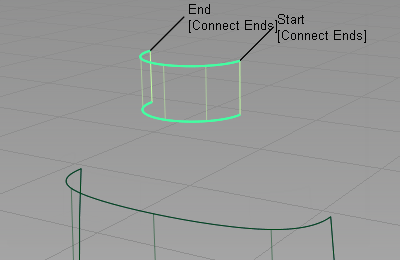

Surfaces > Skin Surfaces > Skin を選択し、プロンプトが表示されたら、2 つの首のカーブを選択して首のサーフェスを作成します。

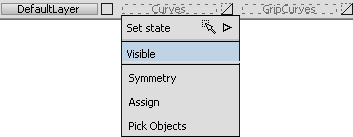

これで主要なサーフェスが構築されたので、Curvesレイヤをオフにし、画面に表示されているサーフェスだけを残します。
すべてのサーフェスの選択を解除するには、Pick Nothing を選択します。

肩のサーフェスを作成する

メインの胴体のサーフェスから肩のサーフェスを滑らかにブレンドします。

まず、胴体から首までの単純なスキンサーフェスとして肩を作成します。それから Align ツールを使用して、肩と胴体の間に連続性を作成します。

これは、Align ツールで目的の連続性を作成する方法を理解するのに役立ちます。Align ツールを適用したときに CVs と Hulls がどのように変化するかを確認してください。

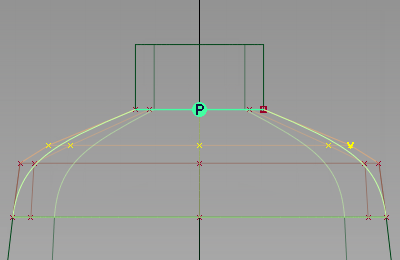

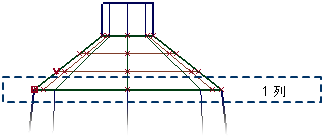

位置連続性: 1列のCVが他のサーフェスに位置揃えされます。位置連続性はスキンサーフェスを作成する場合の既定の連続性です。
接線連続性: 2列のCVが他のサーフェスに位置揃えされます。
曲率連続性: 3列のCVが他のサーフェスに位置揃えされます。

肩のサーフェスを作成する

まず、位置連続性を使用して肩のサーフェスを作成します。

Surfaces > Skin ツールを選択します。

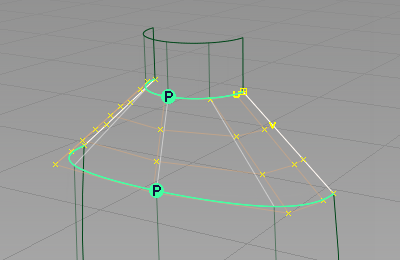

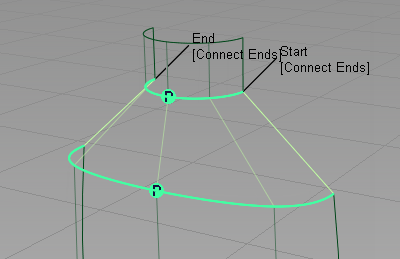

プロンプトが表示されたら、胴体と首のサーフェスのエッジを選択し、肩のスキンサーフェスを作成します。

肩のサーフェスの位置を揃える

ここでは、Align ツールを使用して肩のサーフェスを変更し、胴体のサーフェスに接するようにします。

まず、肩のスキンのコンストラクションヒストリを削除して、変更できるようにします。

肩のサーフェスを選択したままで Delete > Delete Construction History を選択し、プロンプトが表示されたら Yes をクリックします。
サーフェスを選択し、Control Panel で Cv/Hull チェックボックスをクリックして、CV の表示をオンにします。CV を表示することで、Align ツールの結果を確認しやすくなります。
Control Panel で、V 次数を 3 に変更して Accept をクリックします。
Object Edit > Align > Align を選択してオプションウィンドウを開きます。
Continuity を G1 Tangent に設定します。

位置揃えするサーフェス（入力）の境界を選択するよう要求されます。このサーフェスは、肩用に作成したスキンサーフェスです。

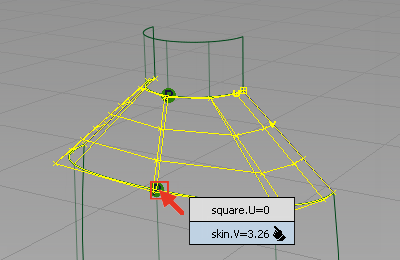

ボトルと肩のサーフェスの接点にカーソルを移動します。サーフェスのエッジをクリックし、pick chooserからスキンサーフェスを選択します。

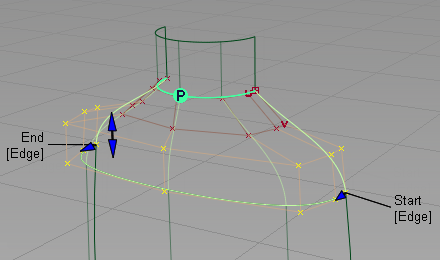

選択したエッジが強調表示され、「Input」というラベルが付きます。

位置揃え先のオブジェクト（マスタ）を選択するよう要求されます。
もう一度2つのサーフェス間の境界をクリックし、胴体のエッジを選択します。
胴体サーフェスの上部のエッジが自動的に選択されます。

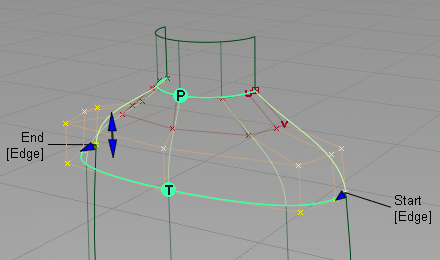

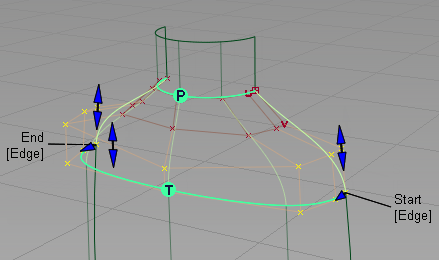

肩サーフェスのCVが変更され、緑のインジケータ上のTで示すように、接線連続性を使用して肩がボトルサーフェスに位置揃えされました。
Tangent Balanceをオンにします。Tangent Balance では、入力サーフェスのハルシェイプがマスタのハルシェイプに合わせて調整されます
オプションウィンドウの下部までスクロールし、Continuity Checkをオフにして連続性インジケータを削除します。

次に、CV とハルの移動やスケーリングを行いながら、肩ブレンドの特徴を変更します。

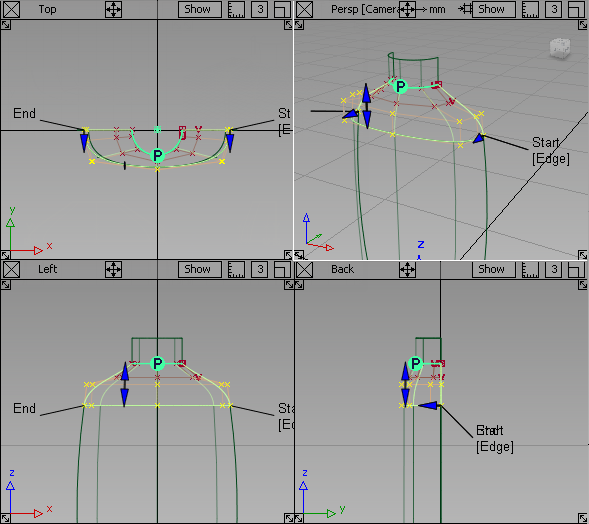

[F9]ホットキーを使用して、4 つのモデリングウィンドウを表示します。
Pick > Nothing を選択して、サーフェスの選択を解除します。
Pick > Point Types > Hull を選択します。

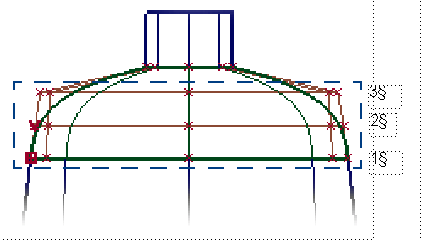

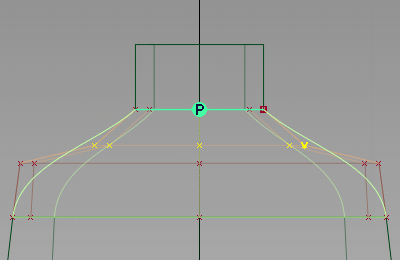

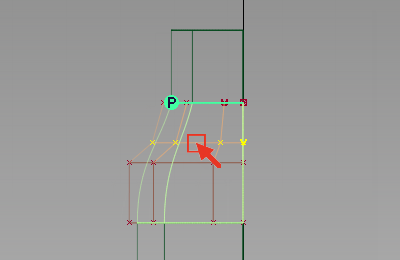

Back ビューで、赤いハルの線分をクリックし、上から 2 つ目の CV の列のハルを選択します。
Transform > Non-p Scale を選択し、でドラッグして滑らかな肩のシェイプを作成します。
注:
CV のピボットポイントは既定で原点設定されているので、CV が正しくスケーリングされます。

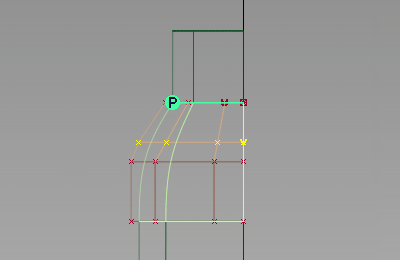

Leftビューで、でドラッグして肩のシェイプを細かく調整します。
Control Panel で CV とハルをオフにします。
CV の選択を解除するには、Pick > Nothing を選択します。

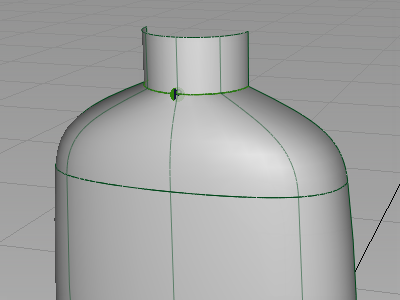

diagnostic shadingを使用して、結果をチェックします。

ヒント:
Align ツールの Continuity オプションを Curvature に設定し、3列目のCVを調整してトランジションをより滑らかにします。
