コンテンツ ブラウザのレンダリング マテリアルからマテリアル ツールを作成するには

レンダリング マテリアルをコンテンツ ブラウザから AutoCAD Architecture にドラッグすることにより、マテリアル ツールを作成できます。

図面で新しいマテリアル ツールを作成するには、スタイル マネージャで新しいマテリアル定義を作成する必要があります。マテリアル定義はマテリアル ツールの作成に使用しますが、マテリアル定義を使用してオブジェクト スタイルを作成するなど、図面でさまざまな目的に使用できます。

1. [ホーム]タブ[作図]パネル[ツール]ドロップダウン[コンテンツ ブラウザ]をクリックします。
2. [表示]カタログを開いて、[レンダリング マテリアル]カテゴリにナビゲートします。次に、必要とするマテリアルを選択します。
3. ポインタをツールの隣にある i-drop® アイコンに移動すると、ポインタの形がスポイト状に変ります()。
4. i-drop® アイコンが満杯になるまでクリックしたままにします。
5. 次のオプションのいずれかを使用して、AutoCAD Architecture にレンダリング マテリアルをコピーします。
   • マテリアルを、コンテンツ ブラウザから AutoCAD Architecture 図面にドラッグします。

     レンダリング マテリアルをコンテンツ ブラウザから直接 AutoCAD Architecture 図面にドラッグした場合、そのマテリアルから AutoCAD Architecture マテリアル定義が作成されます。この方法で、AutoCAD Architecture マテリアル ツールを直接作成することはできません。新しいマテリアル定義は[スタイル マネージャ]に一覧表示されるので、ここからマテリアル ツールを作成することができます。

   • マテリアルを、コンテンツ ブラウザから AutoCAD Architecture パレットにドラッグします。

     レンダリング マテリアルを AutoCAD Architecture パレットにドラッグすると、"一時的な" マテリアル ツールが作成されます。

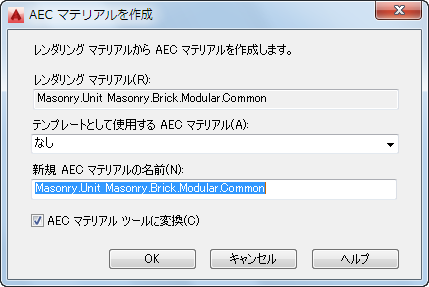

6. レンダリング マテリアルを図面に直接ドラッグすると、[ACE マテリアルを作成]ワークシートが表示されます。


   • AEC マテリアルをテンプレートとして使用するには、使用するパラメータが含まれる既存のマテリアル定義を選択します。

     注: テンプレートとして選択したマテリアル定義により、レンダリング マテリアルを除くマテリアルのすべての初期設定が定義されます。設定には、レイヤ、色、および線種の設定、ハッチング、サーフェス ハッチングの割り当て、およびマテリアルを断面図で使用する場合の動作などがあります。
   • 新しいマテリアル定義の名前を入力します。
   • [OK]をクリックします。

   新しいマテリアル定義からマテリアル ツールを自動作成するオプションが、無効になります。

7. レンダリング マテリアルを AutoCAD Architecture パレットにドラッグした場合は、AEC マテリアル ツールの作成を終了します。
   • ツール パレットの一時アイコンを選択します。


   • [AEC マテリアルを作成]ワークシートで、テンプレートとして使用する AEC マテリアルの既存のマテリアル定義を選択します。
     注: テンプレートとして選択したマテリアル定義により、レンダリング マテリアルを除くマテリアルのすべての初期設定が定義されます。設定には、レイヤ、色、および線種の設定、ハッチング、サーフェス ハッチングの割り当て、およびマテリアルを断面図で使用する場合の動作などがあります。
   • 新しいマテリアル定義の名前を入力します。
   • [AEC マテリアル ツールに変換]ツールが選択されていることを確認します。
   • [OK]をクリックします。

     マテリアル ツールが現在の図面とともに保存されるように、通知を消した後に図面を保存するように求める通知メッセージが表示されます。

8. レンダリング マテリアルをツール パレットにドラッグすることによりマテリアル ツールを作成した場合、ツール イメージを更新して AutoCAD Architecture マテリアル ツールのアイコンを表示します。

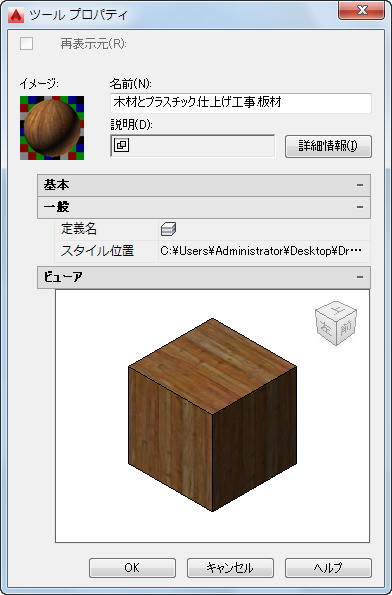

9. パレット内でマテリアル ツールを選択し、右クリックして[プロパティ]をクリックします。

   アイコン プレビューが、[ビューア]プレビューと異なることがわかります。


10. [イメージ]の下のアイコン プレビューを選択し、右クリックして[イメージを再表示]をクリックします。次に、[OK]をクリックします。

    マテリアル ツールは、AutoCAD Architecture の立方体のアイコンでパレットに表示され、正しいマテリアルが表示されます。
