カーテン ウォール ユニット グリッド内のセルの固定サイズを指定するには

グリッド内のセルに対して特定のサイズを定義するには、次の手順を実行します。この場合、セルの数は、グリッドの長さまたは高さ(グリッドの分割方法によって異なる)によって決まります。

グリッドにセル寸法固定を指定するときに、グリッド セルを調整して余分な空間の量を調整する方法をコントロールすることができます。この空間が発生するのは、カーテン ウォール ユニットの長さ(または高さ)がセルの固定サイズで割り切れない場合です。

セルに固定サイズを指定

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。
2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
3. カーテン ウォール ユニット スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[分割]を選択します。
6. 分割定義を選択するか、新しい分割定義を作成します。

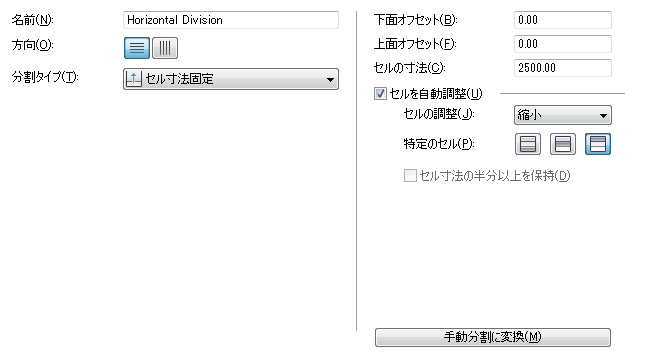

7. [分割タイプ]リストから、[セル寸法固定]を選択します。


8. [セルの寸法]ボックスで、セルのサイズを指定します。

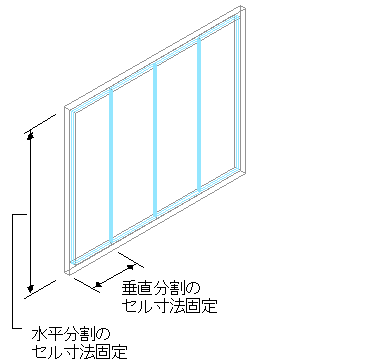

   垂直分割を定義している場合、セルの寸法は、マリオンからマリオンまでのセルの長さです。水平分割を定義している場合、セルの寸法はセルの高さです。

9. グリッドのオフセットを指定するには、[始点オフセット]または[終点オフセット]にオフセット距離を入力します。
   ヒント: フレームの幅は、セル サイズの一部として計算されます。したがって、フレームに隣接するセルは、他のセルとは異なるサイズで表示される可能性があります。フレームの幅をセル サイズに含めたくないときは、グリッドのオフセットとして、フレームの幅に等しい値を指定します。

   セル寸法固定を使用してカーテン ウォール ユニットを描くと、カーテン ウォール ユニットの終端と最後の完全なサイズのセルとの間に、余分な空間ができることがよくあります。

10. カーテン ウォール ユニットを作成するときに、セルを調整してこの空間を自動的になくすには、[セルを自動調整(U)]オプションを選択します。
11. この余分な空間は、次のようにセルを調整することによって調整できます。

    次の操作を行いたい場合	次のように操作します
    グリッド セルに空間を追加するには	[セルを自動調整]を選択し、[セルの調整]で[拡大]を選択して、空間を追加する特定のセルを選択します。特定のセルは、自由に組合せて選択できます。
    グリッド セルから空間を削除するには	[セルを自動調整]を選択し、[セルの調整]で[縮小]を選択して、空間を削除する特定のセルを選択します。特定のセルは、自由に組合せて選択できます。

12. [OK]をクリックします。
