ツールのアイコンを変更するには

ツールのアイコンを変更するには、次の手順を実行します。

新しいツールをツール パレットに追加すると、コピー元のツールのアイコンか既定のアイコンが表示されます。このアイコンを変更するには、イメージ ファイル、図面内のオブジェクトのいずれかから、新しいアイコンを選択します。アイコンを、シンプルなモノクロの線画で表示することもできます。

ツールのアイコンを変更

ツールのアイコンとして使用可能なイメージ形式は、次のとおりです。

• PNG
• GIF
• JPG
• BMP
• TIFF

注: ツール パレット内におけるアイコンの最大サイズは、64x64 ピクセルです。これより大きいイメージは、挿入時に尺度が調整されます。

1. [ホーム]タブ[作図]パネル[ツール]ドロップダウン[デザイン ツール]をクリックします。
2. 新しいアイコンを選択するツールを含むツール パレットをクリックします。
3. 目的のツールを選択し、右クリックして[プロパティ]をクリックします。

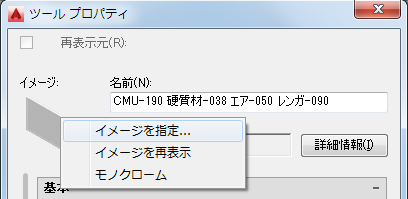

4. [ツール パレット]ワークシートで、既存のアイコンを右クリックし、[イメージを指定]をクリックします。


5. [イメージ ファイルを選択]ダイアログ ボックスで、ツール アイコンとして使用するイメージを選択し、[開く]をクリックします。
6. [OK]をクリックします。
7. シンプルなモノクロの線画で表示するには、[ツール プロパティ]ワークシートで、既存のアイコンを右クリックし、[モノクローム]をクリックします。

   モノクローム オプションは、すべてのツールで使用できるわけではありません。

8. 図面内のオブジェクトからアイコンを作成するには、ツール パレットから目的のツールを選択して右クリックし、[選択からイメージを設定]を選択します。
9. ツール アイコンとして使用するオブジェクトを図面上から選択し、[Enter]を押します。

この種類のツールのいずれかのビューアでの最後のビュー方向と表示設定を使用してツール アイコンが作成されます。たとえば、最後に使用した壁ツールのツール ビューアが上面ビューと標準表示設定に設定されていた場合、ツール アイコンとして図面内から選択した壁はすべて、上面ビューと標準表示設定で表示されます。

カスタム ブロック、カーテン ウォール、ドア/入れ子形式になった組合せ窓を含むオブジェクトから、アイコンは作成できません。カスタム ブロックに基づいてアイコンを作成する必要がある場合は、外部イメージを指定します。
