カーテン ウォール ユニット内にネストしたグリッドを作成するには

カーテン ウォール ユニット内にネストしたグリッドを作成するには、次の手順を実行します。ネストしたグリッドとは、グリッド内のグリッドです。それぞれのネストしたグリッドには、独自の分割、セル割り当て、フレーム、マリオンがあります。既定では、ネストしたグリッドに対してフレームが選択解除になります。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします。
2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
3. カーテン ウォール ユニット スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、ネストしたグリッドを作成するグリッドを選択します。
6. [セル割り当てを新規作成]アイコンをクリックします。

   新しいセル割り当てが、セル割り当ての一覧に表示されます。

7. [セル割り当てを新規作成]をクリックして、どのような割り当てか分かるような名前を入力します。
8. [要素]列で[ネストしたグリッド]を選択します。

   新しいグリッドが、ダイアログ ボックス左側のツリー ビューのグリッドの一覧に追加されます。主グリッドを編集している場合、新しいグリッドは第 2 レベルに追加されます。第 2 レベルのグリッドを編集している場合、新しいグリッドは第 3 レベルに追加されます。第 3 レベル以降についても、同様に追加されます。

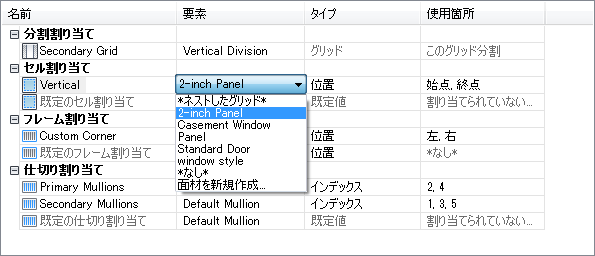

   ネストしたグリッドを作成する

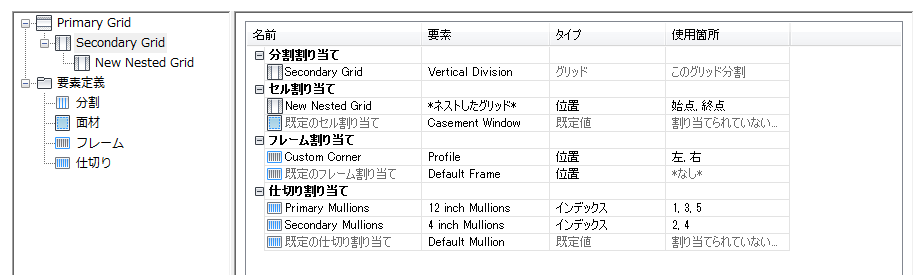

   ツリー内の新しいネストしたグリッド

   注: グリッドの名前を変更するには、右ペインでそのグリッドを選択して右クリックし、[名前変更]をクリックして、新しい名前を入力します。
9. このネストしたグリッドを含めるセルを指定します。
10. [OK]をクリックします。
