マス要素角錐を作成するには

マス要素角錐を作成するには、次の手順を実行します。マス要素角錐の挿入点は、その底面の図心です。

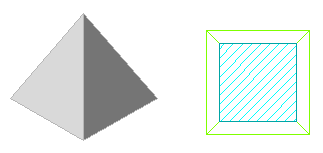

3D ビューとプラン ビューのマス要素角錐

1. [マス要素]ツール パレットで、[角錐]ツールを選択します。

   または、次のように操作することもできます。 [ホーム]タブ[作図]パネル[直方体]ドロップダウン[角錐] をクリックします。

2. 角錐の最初のコーナーを指定します。
3. カーソルをドラッグし、角錐の 2 番目のコーナーを指定します。
4. カーソルをドラッグし、角錐の高さを指定します。
5. 回転角度を入力します。既定の角度(0)をそのまま使用する場合は、[Enter]を押します。
6. 続けてマス要素角錐を追加し、[Enter]を押します。
