既存の壁モディファイヤを壁に追加するには

既存の壁モディファイヤ スタイルの壁モディファイヤを壁に追加するには、次の操作を実行します。 壁モディファイヤは、壁またはコンポーネントの片面にも両面にも適用できます。壁の左右の面は、壁の始点と終点によって決まります。

1. 壁モディファイヤを適用する壁を選択します。
2. [壁]タブ [修正]パネル [プラン モディファイヤ]ドロップダウン [追加]をクリックします。
3. 壁モディファイヤの始点を指定します。

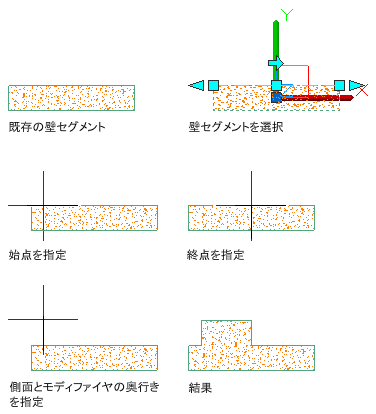

   始点を指定すると、モディファイヤの長さを示す一時的な線が表示されます。

4. モディファイヤの終点を指定します。
5. モディファイヤを作成する壁の側面を選択します。
6. 壁モディファイヤの奥行きを入力します。
7. 壁モディファイヤ スタイルを選択します。
8. 壁モディファイヤを適用するコンポーネントの名前を選択します。
9. 壁モディファイヤの形状で選択したコンポーネントの反対側の面をオフセットするには、[反対側の面をオフセット]を選択します。


   壁プラン モディファイヤを追加する

10. 壁コンポーネント上でモディファイヤの垂直位置を指定します。

    次の操作を行いたい場合	次のように操作します
    壁モディファイヤの始点高さを指定するには	[始点高さオフセット]に値を入力し、壁の上面、壁の基準高さ、壁の位置合わせ線、壁の下面のどれからオフセットを行うかを指定します。
    壁モディファイヤの終点高さを指定するには	[終点高さオフセット]に値を入力し、壁の上面、壁の基準高さ、壁の位置合わせ線、壁の下面のどれからオフセットを行うかを指定します。

    地面方向に位置を指定するには、オフセット値を負の値にします。



    壁プラン モディファイヤ位置パラメータ

11. [OK]をクリックします。

    壁モディファイヤを追加した後で、そのジオメトリを編集したり、配置を調整したりすることができます。
