カーテン ウォール ユニットに新しいフレーム割り当てを追加するには

カーテン ウォール ユニットにフレーム割り当てを追加するには、次の手順を実行します。それぞれのフレーム エッジに異なる定義を割り当てるには、複数のフレーム割り当てが必要です。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします。
2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
3. カーテン ウォール ユニット スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、新しいフレーム割り当てを作成するグリッドを選択します。
6. [フレーム割り当てを新規作成]アイコンをクリックします。

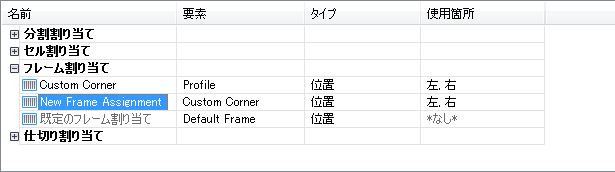

   新しいフレーム割り当てが、フレーム割り当ての一覧に表示されます。



   新しいフレーム定義

7. [フレーム割り当てを新規作成]をクリックして、どのような割り当てか分かるような名前を入力します。
8. [要素]列でフレーム定義を選択します。
9. このフレーム定義を使用するフレームの辺を指定します。
10. [OK]をクリックします。
