マス要素切り妻を作成するには

マス要素切り妻を作成するには、次の手順を実行します。マス要素切り妻の挿入点は、その底面の図心です。

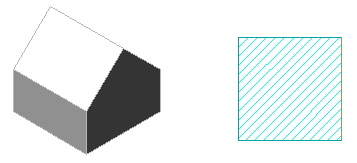

3D ビューとプラン ビューのマス要素切り妻

1. [マス要素]ツール パレットで、[切り妻]ツールを選択します。

   または、次のように操作することもできます。 [ホーム]タブ [作図]パネル [直方体]ドロップダウン [切り妻]をクリックします。

2. 切り妻の最初のコーナーを指定します。
3. カーソルをドラッグし、切り妻の 2 番目のコーナーを指定します。
4. カーソルをドラッグし、切り妻の高さを指定します。
5. 回転角度を入力するか、[Enter]を押して既定の角度(0)を受け入れます。
6. 続けてマス要素切り妻を追加し、[Enter]を押します。
