フレーム割り当てを使用する組合せ窓のエッジを指定するには

フレーム割り当てを作成する場合、その割り当てを使用するフレームのエッジを指定する必要があります。

フレーム定義が割り当てられていないフレーム エッジは、表示されません。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします。
2. [建築オブジェクト] [組合せ窓スタイル]を展開します。
   注: または、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、グリッドを選択します。
6. フレーム割り当てを選択します。

   フレーム エッジを指定できるのは、[位置]のみです。

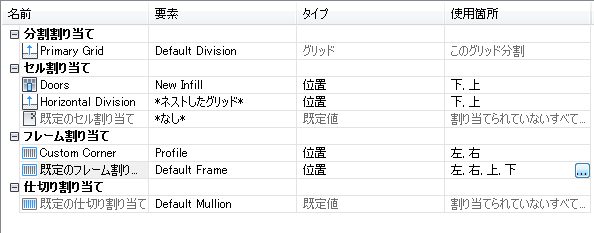

7. [使用箇所]列をクリックし、 をクリックします。


8. この割り当てを使用するエッジ(左、右、上、下)を選択して、[OK]をクリックします。

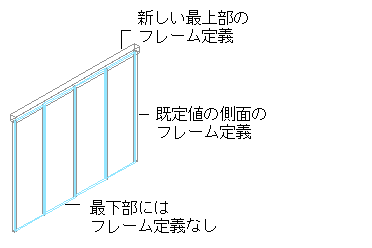

   組合せ窓に異なるフレーム定義を指定する

   注: 複数の定義を同じフレーム エッジに割り当てることはできません。複数の定義を割り当てると、そのエッジに最後に割り当てた定義が使用されます。
9. [OK]をクリックします。
