組合せ窓のグリッドに新しいフレーム割り当てを追加するには

組合せ窓にフレーム割り当てを追加するには、次の手順を実行します。それぞれのフレーム エッジに異なる定義を割り当てるには、複数のフレーム割り当てが必要です。

1. [ 管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします 。
2. [建築オブジェクト] [組合せ窓スタイル]を展開します。
   注: または、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、新しいフレーム割り当てを作成するグリッドを選択します。
6. (フレーム割り当てを新規作成)をクリックします。

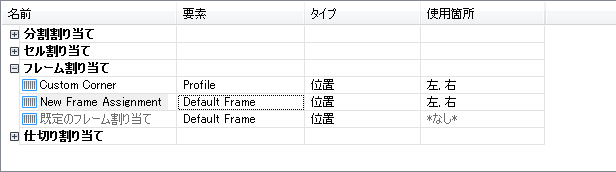

   新しいフレーム割り当てが、フレーム割り当ての一覧に表示されます。



7. 既定の名前を右クリックし、[名前変更]をクリックして、どのような割り当てか分かるような名前を入力します。
8. [要素]列で、フレーム定義を選択します。
9. このフレーム定義を使用するフレームの辺を指定します。
10. [OK]をクリックします。
