壁クリーンアップ グループ定義は、交差する壁のクリーンアップ方法をコントロールするために個々の壁に割り当てることができる指定の 1 つです。 同じクリーンアップ グループに属している壁は、各壁のそれぞれのコンポーネントに割り当てられた優先度に従って、それらが交差している箇所でクリーンアップされます。 異なるクリーンアップ グループに属している壁は、それらがコーナーで接したり交差していてもクリーンアップされません。

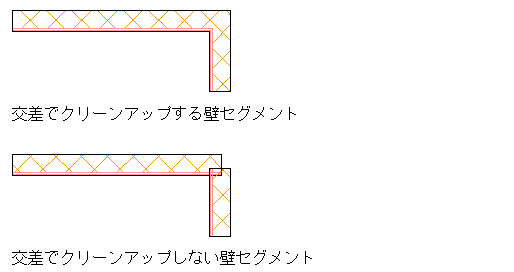

クリーンアップされる壁とクリーンアップされない壁
デザイン規則によって壁のクリーンアップをコントロールする
クリーンアップ グループ定義のデザイン規則は、他の図面で壁を外部参照するときに、それらの壁にクリーンアップ グループ定義をどのように割り当てるかを決めるために使用します。 外部参照図面のクリーンアップ グループ定義のデザイン規則の設定は、それらの壁がホスト図面内の壁でクリーンアップされるかどうかをコントロールします。
デザイン規則は、他のクリーンアップ グループに割り当てられた壁から現在のクリーンアップ グループに割り当てられた壁に、オブジェクトを移動またはコピーできるかどうかも決定します。ある特定のクリーンアップ グループに属する壁にオブジェクトをコピーまたは移動できないようにすると、オブジェクトを含める必要がない壁に誤ってそれらのオブジェクトを配置するのを防ぐことができます。
クリーンアップ グループ定義を管理する
クリーンアップ グループ定義を作成、編集、コピー、名前削除するには、スタイル マネージャを使用します。 スタイル マネージャは AutoCAD Architecture で中心的な役割を果たし、複数の図面やテンプレートの定義やスタイルを使用して作業できます。
