カーテン ウォール ユニット フレームのオフセットを指定するには

フロア ライン、ルーフ ライン、または基準線からカーテン ウォール ユニット フレームまでの距離を定義するには、次の手順を実行します。既定では、フレームの外側エッジが、フロア ラインの始点と終点、およびルーフ ラインの始点と終点に位置合わせされます。フレームの幅を調整する場合、フレームは内側に拡張されます。しかし、オフセットを使用すると、これらの既定の制限から離れてフレームを拡大/縮小したり、基準線から X または Y 方向に離れるようにフレームを移動することができます。

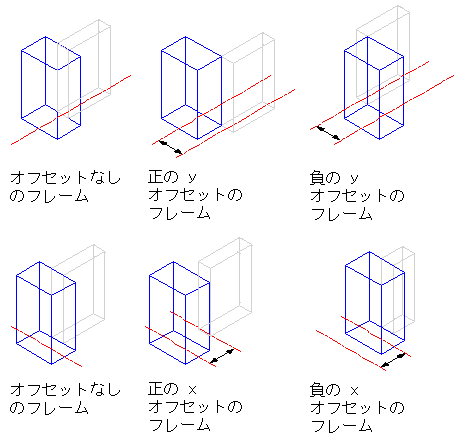

オフセット 説明
X 正の X オフセットを指定すると、フレーム エッジはカーテン ウォール ユニットの終点を越えて外側に移動します。負の X オフセットを指定すると、フレーム エッジはカーテン ウォール ユニットの中心に向かって内側に移動します。
Y プラン ビューで、正の Y オフセットを指定すると、フレーム エッジは基準線の上側に移動されます。負の Y オフセットを指定すると、フレーム エッジは基準線の下側に移動されます。
始点 負の始点オフセットを指定すると、フレームは始点を越えて延長されます。正の始点オフセットを指定すると、フレームは短くなります。垂直エッジの始点は基準線で、水平エッジ(左から右に描いた場合)の始点は左端です。
終点 負の終点オフセットを指定すると、フレームは終点を越えて延長されます。正の終点オフセットを指定すると、フレームは短くなります。垂直エッジの終点は基準高さで、水平エッジ(左から右に描いた場合)の終点は右端です。

フレームのオフセットを指定

  1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします
  2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
  3. カーテン ウォール ユニット スタイルを選択します。
  4. [デザイン規則]タブをクリックします。
  5. 左ペインの[要素定義]の下にある[フレーム]を選択します。
  6. 一覧からフレーム定義を選択します。
  7. フレーム エッジの[X]、[Y]、[始点]、[終点]のオフセット距離を指定します。
  8. [OK]をクリックします。
