概要 - カーテン ウォール ユニット フレームを定義する

すべてのカーテン ウォール ユニット グリッド(主グリッドを含む)には、フレームを定義できます。主グリッドのフレームは、カーテン ウォール ユニットの外側エッジを定義します。フレーム全体のサイズは、主カーテン ウォール ユニット グリッドまたはネストしたカーテン ウォール ユニット グリッドの長さと高さによって決まります。幅と奥行きを指定することにより、または輪郭を選択することにより、フレームを定義することができます。

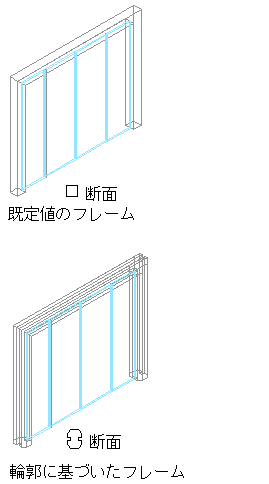

既定のフレームと輪郭に基づいたフレームを指定

フレーム定義は、特定のカーテン ウォール ユニット スタイルに対して作成します。これらの定義は、そのスタイルのカーテン ウォール ユニット内のフレームにのみ割り当てることができます。必要な数だけフレーム定義を作成し、後でフレームに割り当てることができます。ネストしたグリッドがある場合、それぞれのグリッドは独自のフレームを持ちます。既定のフレーム定義は、必要に応じて修正してから割り当てることができます。割り当てられていないフレームは、表示されません。

ヒント: マリオン定義をコピーし、その定義をフレーム定義として使用することができます。ダイアログ ボックスの左側のツリーで、マリオン定義を選択し、[フレーム]にドラッグします。

フレームのマテリアルと表示プロパティ

マテリアルを使用してフレームの表示プロパティをコントロールしない場合は、フレームの表示プロパティをカーテン ウォール スタイルに指定することができます。それぞれの定義に対するカスタム表示コンポーネントを作成しない限り、既定のフレームのレイヤ、色、線種、その他の表示プロパティが、すべてのフレームに適用されます。それぞれのフレーム定義の表示は、個別にコントロールできます。
