組合せ窓にネストしたグリッドを作成するには

ネストしたグリッド、つまりグリッド内のグリッドを作成するには、次の手順を実行します。それぞれのネストしたグリッドには、独自の分割規則、セル割り当て、フレーム、マリオンがあります。既定では、ネストしたグリッドに対してフレームは選択解除になっています。

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。
2. [建築オブジェクト][組合せ窓スタイル]を展開します。
   注: または、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、ネストしたグリッドを作成するグリッドを選択します。
6. (セル割り当てを新規作成)をクリックします。

   新しいセル割り当てが、セル割り当ての一覧に表示されます。

7. 既定の名前を右クリックし、[名前変更]をクリックして、どのような割り当てか分かるような名前を入力します。
8. [要素]列で[ネストしたグリッド]を選択します。

   新しいグリッドが、ダイアログ ボックスの左ペインのグリッドの一覧に追加されます。主グリッドを編集している場合、新しいグリッドは第 2 レベルに追加されます。第 2 レベルのグリッドを編集している場合、新しいグリッドは第 3 レベルに追加されます。第 3 レベル以降についても、同様に追加されます。

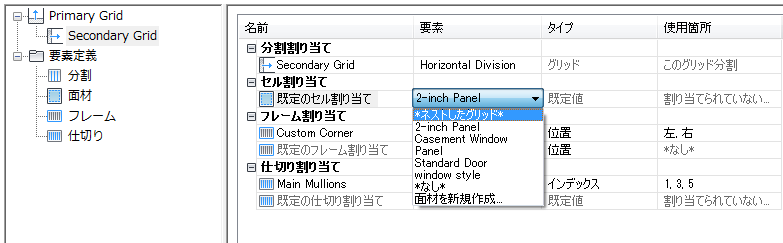

   ネストしたグリッドを作成する

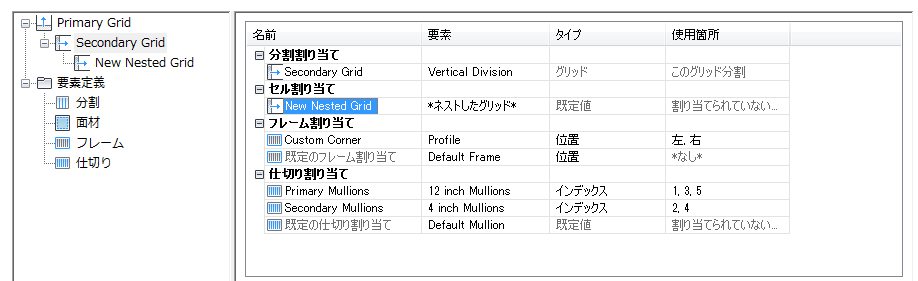

   ツリー内の新しいネストしたグリッド

   注: グリッドの名前を変更するには、右ペインでそのグリッドを選択し、右クリックして[名前変更]をクリックし、新しい名前を入力します。
9. このネストしたグリッドを含めるセルを指定します。
10. [OK]をクリックします。
