ビュー図面を作成するには: 構成を選択する

ビュー図面内で参照される構成(コンテンツ)を選択するには、次の操作を実行します。既定では、各構成は外部参照としてアタッチされます。

構成の選択は、ビュー図面を作成する上で重要な手順です。ビュー図面は、参照される構成に基づいて動作します。

次に示す方法を利用すると、構成を簡単に選択できます。

• レベルと分割の予備選択: コンテキストとして選択済みのレベルと分割によっては、そのレベルと分割の構成がすでにチェックされている場合があります。
• カテゴリを使った作業: カテゴリを選択すると、そのカテゴリ内の構成がすべて選択されます。後で構成をカテゴリに追加すると、ビュー図面にも追加されます。

1. ビュー図面の一般プロパティとコンテキストを定義します。

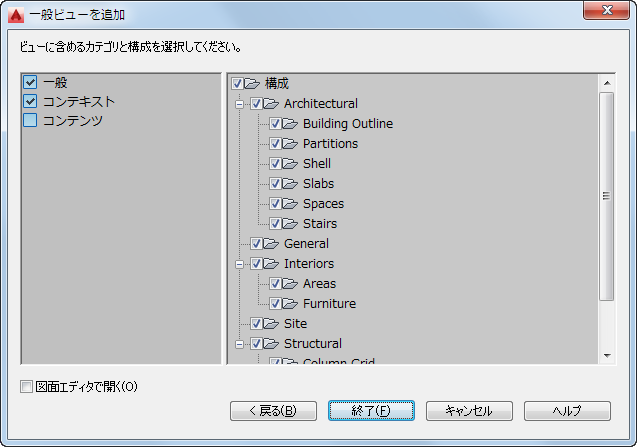

2. ビュー図面の構成の選択セットを作成します。

   次の操作を行いたい場合	次のように操作します
   カテゴリ全体を選択してビュー図面に追加するには	カテゴリを選択します。カテゴリ内の構成がすべて自動的に選択されます。後で構成をカテゴリに追加すると、ビュー図面にも追加されます。
   特定の構成を選択してビュー図面に追加するには	必要に応じてカテゴリを展開し、構成を選択します。
   ビュー図面から特定のカテゴリを削除するには	カテゴリのチェック ボックスを選択解除します。カテゴリ内の構成がすべて自動的に選択解除されます。
   ビュー図面から特定の構成を削除するには	構成を選択解除します。

3. ビュー図面内で構成を参照するモードを決定します。

   次の操作を行いたい場合	次のように操作します
   構成をビュー図面にアタッチするには	構成を選択し、右クリックして[アタッチするものをすべて選択]をクリックします。 注: 外部参照のアタッチは、ビューの既定の挿入方法です。[アタッチするものをすべて選択]が無効になっている場合、その構成は既にアタッチされています。
   ビュー図面に構成をオーバーレイするには	構成を選択し、右クリックして[オーバーレイするものをすべて選択]をクリックします。 注: [オーバーレイするものをすべて選択]が無効になっている場合、その構成は既にオーバーレイされています。

4. このビュー図面をただちに使用する場合は、図面エディタで[開く]を選択します。
5. [終了]をクリックします。
