詳細ビューを作成するには

任意のモデル ドキュメント図面ビューから、矩形または円形境界の詳細ビューを生成することができます。

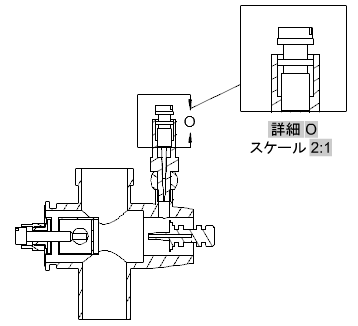

矩形境界の詳細ビューを作成するには

1. [レイアウト]タブ > [ビューを作成]パネル > [詳細] > [矩形]をクリックします。 検索
2. 親ビューとして使用するビューを選択します。
   ヒント: 詳細ビューのフォーマットは、現在の詳細ビュー スタイルによってコントロールされます。[詳細ビュー作成]リボン コンテキスト タブを使用して、これらの設定を変更することができます。たとえば、詳細ビュー識別子、尺度、およびラベルの表示/非表示を指定することができます。
3. 拡大する領域の中心をクリックします。
4. 拡大する領域を定義するには、コーナーをクリックします。クリックした位置に詳細ビュー識別子が配置され、詳細ビューのプレビューがカーソルの位置に表示されます。
   注: 必要な場合は、詳細ビューを作成した後で、識別子を再配置することができます。
5. プレビューを希望の位置に移動し、クリックしてビューを配置します。

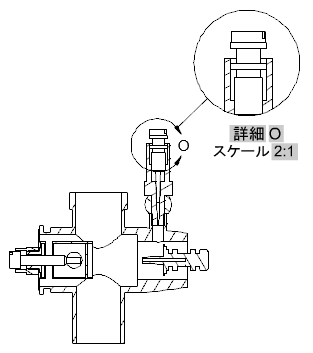

円形境界の詳細ビューを作成するには

1. [レイアウト]タブ > [ビューを作成]パネル > [詳細] > [円形状]をクリックします。 検索
2. 親ビューとして使用するビューを選択します。
   ヒント: 詳細ビューのフォーマットは、現在の詳細ビュー スタイルによってコントロールされます。[詳細ビュー作成]リボン コンテキスト タブを使用して、これらの設定を変更することができます。たとえば、詳細ビュー識別子、尺度、およびラベルの表示/非表示を指定することができます。
3. 作図領域内をクリックして、拡大する領域の中心を定義します。
   注: 推測拘束がオン(CONSTRAINTINFER=1)の場合は、一致拘束がこの点に適用されます。
4. クリックして、拡大する領域の直径を指定します。クリックした位置に詳細ビュー識別子が配置され、詳細ビューのプレビューがカーソルの位置に表示されます。
   注: 必要な場合は、詳細ビューを作成した後で、識別子を再配置することができます。
5. プレビューを希望の位置に移動し、クリックしてビューを配置します。
