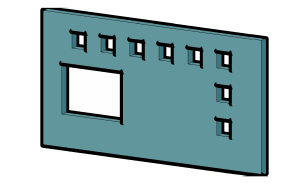

現在のビューポートに適用される表示スタイルでのソリッド オブジェクトのシルエット エッジの表示をコントロールします。
| タイプ: | 整数型 |
| 保存先: | 図面 |
| 初期値: | 0 |
|
0 |
表示しません。 |
|
1 |
オン |
VSSILHEDGES の初期値は、現在の表示スタイルに応じて異なります。
| 表示スタイル(VSCURRENT[ビューポート表示スタイル]コマンド) | 初期値 |
|---|---|
| 2D ワイヤフレーム | 0 |
| コンセプト | 1 |
| 隠線処理 | 1 |
| シェード | 0 |
| シェードとエッジ | 1 |
| グレー シェード | 1 |
| スケッチ | 1 |
| ワイヤフレーム | 0 |
| X 線 | 0 |
| リアリスティック | 0 |
注:
このシステム変数に新しい値を入力しても、既存の表示スタイルは変更されません。このシステム変数に新しい値を入力すると、一時的な新しい表示スタイルが作成されます。
