二重単結パワー供給回路を挿入する

回路ビルダを使用して、二重の給電回路を環境設定し、挿入します。

二重回路には、同じ母線タップから出ている 2 つの異なる回路があります。それぞれの回路は個別に設定できます。

1. [回路図]タブ[コンポーネントを挿入]パネル[回路ビルダ]ドロップダウン[回路ビルダ]の順にクリックします。 検索
2. [回路選択]ダイアログ ボックスが表示されます。
3. [単結電源供給]で[垂直 - 複線供給]を選択します。
4. [環境設定]クリックします。

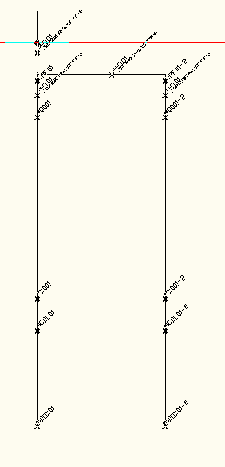

5. 単結母線に挿入点を指定します。


   [回路環境設定]ダイアログ ボックスが表示されます。一部の回路要素には 「(2)」 という接頭辞が付いていることに注意してください。これらの要素は、二重回路で 2 番目の回路を作成します。

6. [回路要素]領域で、[負荷の設定]を選択します。
7. [設定と注釈]の[負荷の設定]領域で、[参照]ボタンを選択します。

   [負荷を選択]ダイアログ ボックスが表示されます。

8. [タイプ]では[変圧器]、[電圧(V)]では 480、[相]では 3 を選択します。
9. グリッドからエントリを選択して、[OK]をクリックします。
10. 引き続き、1 番目の回路の[回路要素]を次のように選択します。

    [負荷]: [汎用ボックス]

    [遮断器]: [なし]

    [端子台またはコネクタ]: [長方形]

    [ケーブル マーカー]: [なし]

11. [回路要素]領域で、[(2) 負荷の設定]を選択します。
12. [設定と注釈]の[負荷の設定]領域で、[参照]ボタンを選択します。

    [負荷を選択]ダイアログ ボックスが表示されます。

13. [タイプ]では[変圧器]、[電圧(V)]では 480、[相]では 3 を選択します。
14. グリッドからエントリを選択して、[OK]をクリックします。
15. 引き続き、2 番目の回路の[回路要素]を次のように選択します。

    [(2) 負荷]: [発側矢印]

    [(2) 遮断器]: [切断スイッチとヒューズ]

    [(2) 端子台またはコネクタ]: [なし]

    [(2) ケーブル マーカー]: [なし]

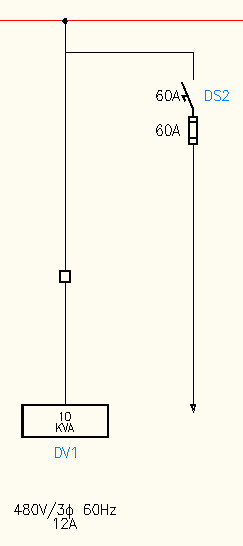

16. クリックしてすべての回路要素を挿入します。
17. [完了]をクリックします。

18. 図面を保存します。
