アセットタグと注釈を使用する

アセットタグを作成する

アセットタグは、Inventor ファクトリレイアウトに配置されたアセット、およびインポートされたモデルやアセンブリに作成できます。アセットタグを作成するには、次の操作を実行します。

リボンで、 [パレット] [ファクトリのプロパティ]の順にクリックします。
レイアウトで、アセットタグを作成するアセットをクリックします。[ファクトリのプロパティ]パレットにアセットプロパティが表示されます。

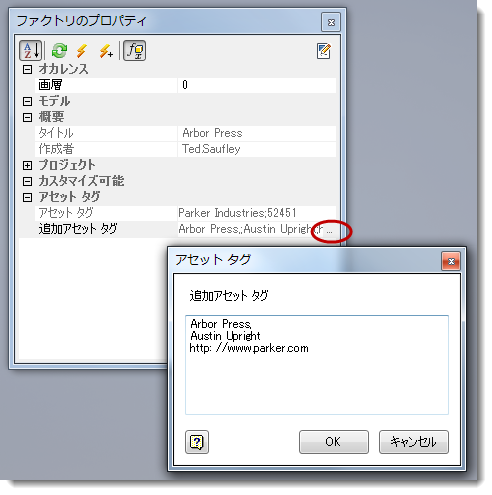

[アセットタグ]フィールドにタグの情報を入力します。フィールド内に情報が収まらない場合は、省略記号(...)をクリックして、[アセットタグ]ウィンドウを開き、テキストを入力します。追加情報がある場合は、[追加アセットタグ]フィールドも使用できます。テキストにはインターネットリンクを含めることができます。
パレットの上部にある[更新]アイコンをクリックして、タグを保存します。
レイアウトのアセットにカーソルを合わせると、新しいタグの情報が表示されます。

既存のアセットタグを編集するには、次の操作を実行します。

アセットタグを削除するには、アセットの編集手順を実行しますが、タグのテキストをハイライト表示して削除し、[アセットタグ]フィールドと[追加アセットタグ]フィールドをクリアします。

[検索]機能は、特定のアセットタグ、諸元、またはその両方が作成されているすべてのアセットや挿入コンポーネントを検索する場合に役立ちます。検索では、注釈の一部を入力するだけでよく、大文字と小文字の両方を使用できます。

検索を実行するには、次の操作を実行します。

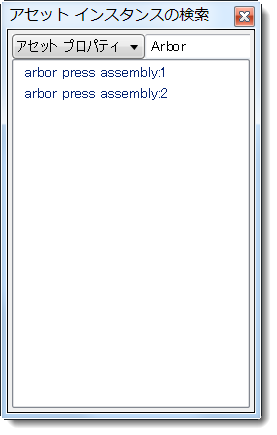

リボンの[ファクトリ]の[ファクトリコンポーネント]パネルで、 [検索]をクリックします。[アセットインスタンスの検索]ダイアログボックスが表示されます。
ダイアログ上部の[すべてのファクトリデータ]の右側にあるドロップダウン矢印をクリックし、[アセットタグのみ]を選択します。
ドロップダウン矢印の右側に、タグのすべてのコンテンツ、またはタグの一部のコンテンツのみを入力し、[Enter]を押します。アセットタグに関連付けられているアセットまたはコンポーネントは、ブラウザに表示される名前と同じ名前で表示されます。
