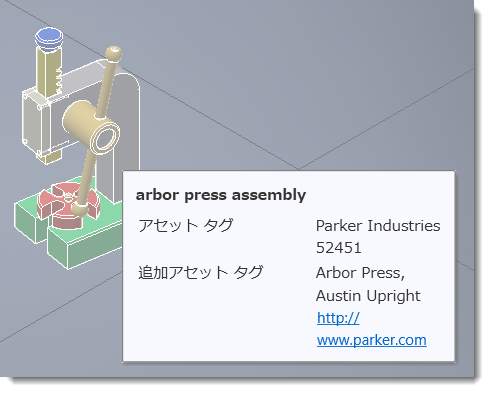

企業のアセットに識別子、つまり "ブラス タグ" を割り当てることがよくあります。アセット タグは、3D ファクトリ レイアウトに配置された後、パブリッシュされたアセットまたはインポートされたモデル/アセンブリに適用されます。タグは、[ファクトリのプロパティ]ブラウザの[アセット タグ]フィールドから割り当てます。タグの定義後、レイアウトのアセットにカーソルを合わせると、タグを表示することができます。
Inventor Factory では、アセット ビルダー環境でアセットをオーサリングおよびパブリッシュするとき、[諸元]コマンドを使用して諸元を追加することもできます。諸元には、アセットに関するその他の情報(タイプ、部品番号、フロー レートなど)を含めることができます。詳細については、Inventor Factory ヘルプのトピック「アセットの諸元を作成する」を参照してください。
アセット タグと諸元には、複数行の英数字のテキストを含めることができます。[検索] コマンドは、すべてのアセットを検索したり、特定のアセット タグまたは諸元文字列を持つ配置されたコンポーネントを検索するのに役立ちます。
注釈テキストのフォント、高さ、および配置オプションは、[ファクトリ オプション]ダイアログ ボックスの[注釈]タブで設定します。詳細については、Inventor Factory ヘルプのトピック「ファクトリのオプションの設定」を参照してください。
AutoCAD Factory および Navisworks のアセット注釈への影響
Inventor の場合と同様に、注釈は、Navisworks Factory および AutoCAD Factory でアセットにカーソルを合わせると表示されます。
AutoCAD では、EATTEDIT、-ATTEDIT、BATTMAN など、標準の AutoCAD ブロック属性編集コマンドを使用してアセットを編集できます。FIND コマンドを使用すると、アセット タグと諸元のテキストを検索することができます。
Navisworks では、[ファクトリ]タブの[クイック プロパティ]をクリックすると、注釈の表示のオン/オフを切り替えることができます。
