AutoCAD Factory の概要

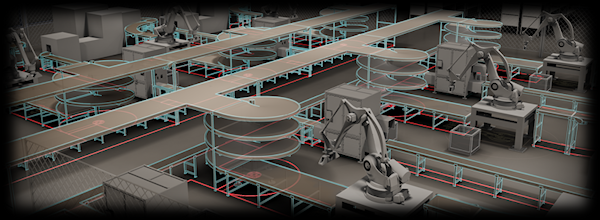

AutoCAD Factory Design Utilities は、設計ツールと、ファクトリの床のレイアウトに最適化された環境を備えています。また、既存の設備レイアウトDWGファイルを開き、その図面の中にファクトリ情報を追加することができます。ファクトリ図面は、3D レイアウトを Inventor Factory に取り込むのに使用できます。

2D ファクトリ レイアウト

2D ファクトリ レイアウトはファクトリ、倉庫、またはオフィス環境の DWG モデルです。サイズおよび複雑さの範囲は、作業セルからファクトリ全体にまでわたります。レイアウトには、壁、柱、ユーティリティなどのビルディング要素を含めることができます。個々の装置のレイアウトを決定し、各製品のルーティング パスを作成することができます。

AutoCAD Factory Design Utilities では、ファクトリ レイアウトに詳細情報を追加することができます。詳細情報は、旧設備レイアウトにも新しいファイルにも追加できます。追加される情報は、レイアウトを解析したり、レポートを生成したり、さらに Inventor Factory でファクトリ レイアウトに 3D アセットを自動的に取り込む際に必要な情報を提供します。

一般的なワークフローでは、次の作業が必要になります。

  1. たとえば、長方形のようなシンプルなレイアウトを作成し、ステーション情報を割り当てます。
  2. 定義済みのステーションを使用して、製造する製品を作成します。
  3. ステーションでの製品のルーティングを作成します。
  4. 2D DWG ファクトリ レイアウトとして保存します。
  5. [Navisworks を同期]コマンドを使用して Navisworks Factory に取り込むか、[Inventor を同期]コマンドまたは Inventor Factory の[DWG からの新規レイアウト]コマンドを使用して Inventor Factory に取り込み、3D アセットを取り込みます。(2D アセットおよびチェーン接続可能なアセットは、DWG のレイアウト内に存在する場合、Inventor で開くと、対応する 3D アセットおよびチェーン接続可能なアセットに自動的に置き換えられます。)

[Suite Workflows]

AutoCAD Factory には、AutoCAD の 2D 図面と Inventor Factory および Navisworks Factory の 3D レイアウトとの間に関連リンクを作成できる Suite Workflows ツールが多数用意されています。レイアウトの同期と呼ばれるリンクは、Inventor または Navisworks と AutoCAD Architecture または AutoCAD Mechanical との間に設定できます。AutoCAD Factory から Navisworks Factory へのリンクは一方向である点に留意してください。ただし、AutoCAD Factory と Inventor Factory との間のリンクは双方向です。

[Suite Workflows]には、次のコマンドがあります。
