Autodesk Factory Design Utility for Inventor は、アセンブリ環境用のアドインです。これらのユーティリティは、ファクトリの床のレイアウト用のツールと最適化された環境を提供します。

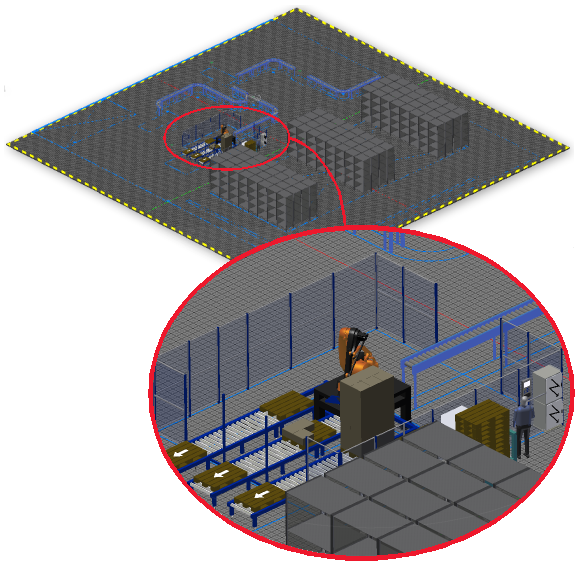

ファクトリの床のレイアウトは、ファクトリ、ウェアハウス、またはオフィス環境の 3D モデルです。サイズおよび複雑さの範囲は、作業セルからファクトリ全体にまでわたります。レイアウトには、壁、柱、ユーティリティなどのビルディング要素を含めることができます。干渉をチェックして、個々の装置を電源、データ、圧縮空気、またはその他のリソースに接続する方法を計画できます。
ファクトリ アセット ライブラリには、コンベア、管路、壁などの標準的なファクトリ コンポーネントのモデルが含まれます。頻繁に使用するモデルはライブラリにパブリッシュできます。また、Inventor パーツおよびアセンブリ ファイルまたはインポートされたモデルを使用することもできます。
[Suite Workflows]
Inventor Factory には、[Suite Workflows]のツールが用意されており、3D ファクトリ レイアウトと 2D AutoCAD 図面間の双方向関連リンクを作成することができます。レイアウトの同期リンクは、Inventor と AutoCAD Architecture または AutoCAD Mechanical との間に設定できます。
AutoCAD に関連する Inventor のワークフローには次の 4 つがあります。
- [AutoCAD を同期]: AutoCAD を起動し、オープン Inventor Factory 3D レイアウトから 2D 図面レイアウトを作成します。
- [AutoCAD から作成]: 2D AutoCAD の既存のレイアウトから、新しい 3D ファクトリ レイアウトを作成します。2D アセットおよびアセット チェーンは、対応する 3D アセットおよびアセット チェーンで置き換えられます。 注: このコマンドは、[ファクトリの起動]パネルにある[DWG からの新規レイアウト]コマンドと同じ機能を実行します。
- [AutoCAD から更新]: AutoCAD の 2D レイアウトに加えられた変更は、Inventor Factory レイアウトに複製されます。
- [AutoCAD とのリンクを解除]: AutoCAD と Inventor のレイアウト間の関連リンクが解除されます。
Inventor Factory には、Navisworks および Process Analysis 360 用の Suite Workflows も用意されています。[Navisworks を同期]を使用すると、アクティブな Inventor ファイルが Navisworks で開き、レイアウトを視覚化したり、干渉チェックを実行することができます。[プロセス モデルを作成]を使用すると、Inventor データを Process Analysis 360 Web ベース プロセス モデリング ツールと同期して、シミュレーションを実行したり、パフォーマンスを最適化することができます。
