概要 - 設計道路の水平方向のマニピュレータ

設計道路の水平ジオメトリを編集するには、水平方向のマニピュレータを使用します。水平方向のマニピュレータを使用するには、平面図ビューで道路を表示する必要があります。

垂直方向のマニピュレータを使用するには、モデルをピッチさせ、斜めから設計道路を表示する必要があります。

[終点]は道路の始点または終点を移動します。終点のグリップを移動すると、標高が現況地盤と一致するよう調整されます。

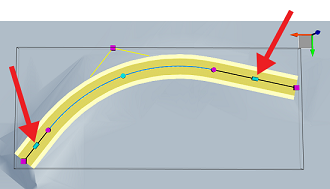

[中点]は接線を移動します。

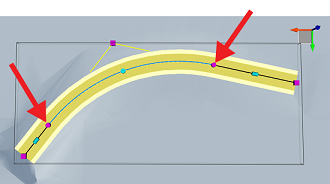

[円曲線の終点]は曲線の始点または終点を変更します。このマニピュレータは、曲線の長さと半径に影響します。

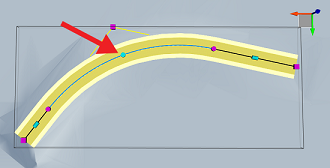

[曲線の半径]は曲線の半径を変更します。

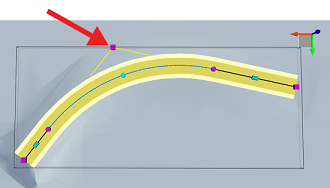

[交点(PI)]は 2 つの接線が交差するポイントを移動します。
