値の範囲から半径を選択することも、接線の曲線ポイントまたは中点マニピュレータをドラッグすることもできます。
値の範囲から半径を選択するには
[編集]をクリックします。
- 道路を選択します。

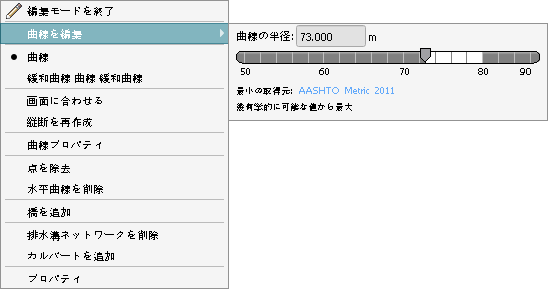

- 変更する曲線を右クリックします。[曲線を編集]をハイライト表示します。
- 次のいずれかの方法で、半径を変更します。
- 目的の半径までスライダをドラッグします。
- [曲線の半径]セルに値を入力します。
注: 曲線に対し幾何学的に可能な半径の値が、連続体に表示されます。解決可能な範囲外の値を入力した場合は、警告メッセージが表示されます。
曲線マニピュレータをドラッグして半径を調整するには
- [編集]をクリックします。
- 道路を選択します。
- 曲線の半径を変更するには、図に示すように、これらのマニピュレータのいずれかをドラッグします。
または、ツールバーに半径の値を入力できます。
注: 曲線のマニピュレータは、緩和曲線 - 曲線 - 緩和曲線グループでは使用できません。
