点から点を計測するには

  1. 計測するポイントが表示されるようズーム アウトします。
  2. をクリックします。
  3. 始点をクリックし、終点をクリックします。

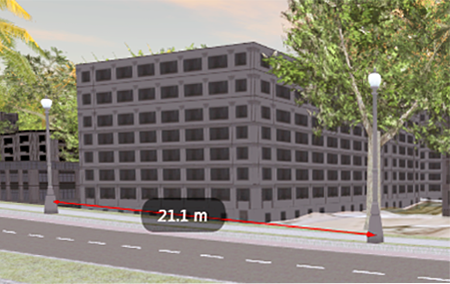

    2 点間の距離が、点の間の線分上に表示されます。

    追加の始点および終点をクリックすることにより、点の間の距離の計測を続行できます。それぞれの計測は個別にラベル付けされます。

  4. 最後に行った計測をクリアするには、[Backspace]を押します。現在の計測をすべてクリアするには、[Esc]を押します。すべての計測を非表示にするには、[Space]を押します。

    ツールがアクティブのままである場合、他の 2 点の距離を計測できます。

高度なヒント

2 つの点の間の線分が別のオブジェクトによってブロックされている場合でも、それらの点の距離を計測できます。

結果の距離は、寸法として表示されます。ラベルには、現在の計測単位を使用して各計測の距離値が表示されます。

計測時に各点のスナップショットを取得することができますが、ストーリーボードの一部として記録することはできません。

計測時には、フィーチャを選択したり、編集することはできません。

注: 点から点の計測では、地形の変化は考慮されません。すなわち、点の間の線はサーフェスに沿って「ドレープ」しません。地形全体で正確な計測を行うには、ポリライン計測を使用します。
