現在の位置からターゲットまでを計測するには

Rangefinder を使用してモデルの現在のビューに対する相対距離を計測します。

  1. 計測するポイントが表示されるようズーム アウトします。
  2. ビューポイントを調整して、始点に立っている状態の表示にします。

    たとえば、屋根から別の建物までの距離を計測するには、屋根を拡大します。

  3. をクリックします。
  4. ターゲットをクリックします。

    以下のキーボード ショートカットおよびコマンドを使用できます。

    ターゲットおよびラベルを使用して新規インスタンスを作成します。持続的な範囲を設定します。 [R]キー
    持続的な範囲のパスを表示/非表示にします。 [T]キーまたは[Space]
    Rangefinder 表示を変更します。 [1]キー
    最近の計測をクリアします。 [Backspace]
    現在の計測をすべてクリアします。 [Esc]

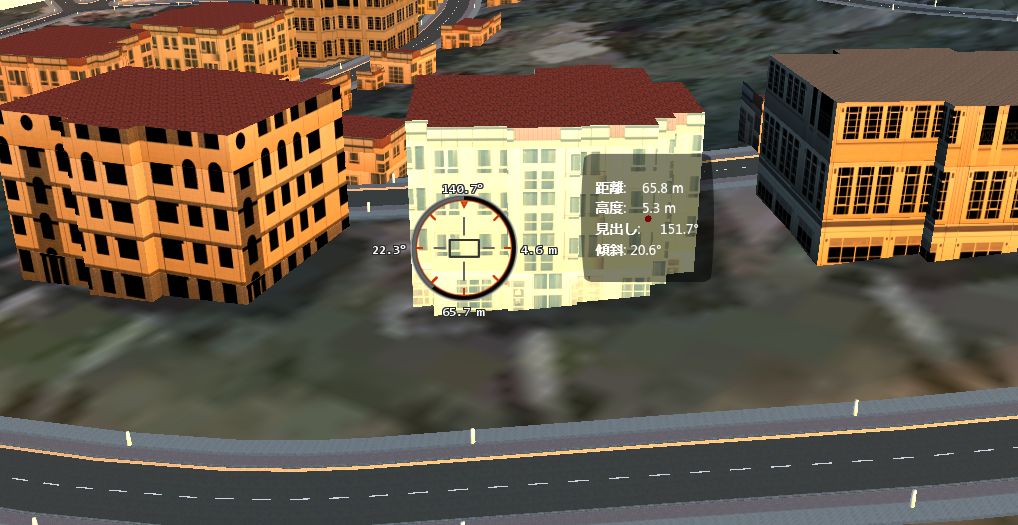

    ラベルには、ターゲットの高度、方向、傾斜角度が表示されます。追加の終点をクリックすることによって、ビューポイントと他のターゲットとの距離の計測を続行できます。それぞれの計測は個別にラベル付けされます。

高度なヒント

ビューポイントとターゲットの間の線分が別のオブジェクトによってブロックされている場合でも、それらの点の距離を計測できます。

ラベルには、クリックした各ターゲットの高度、方向、傾き角度が表示されます。セッションごとに複数のターゲットを計測できます。

計測時に各距離のスナップショットを取得することができますが、ストーリーボードの一部として記録することはできません。

計測時には、フィーチャを選択したり、編集することはできません。
