パーツを切削するには

最後の手順では、溝切り操作と同じ工具を使用してパーツを切削します。

1. リボンで、 [CAM]タブ [旋盤]パネル [パーツ] をクリックします。

[工具]タブ

1. [工具]タブで、 をクリックします。
2. 溝切り操作で、以前に定義および使用した工具[#2 - 旋盤溝切り]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。

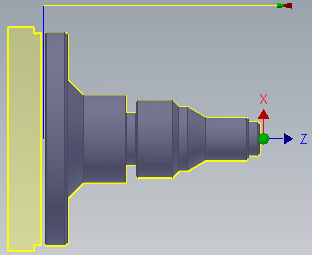

下の図に、スタブ車軸のストック シミュレーションを示します。ツールパスはオフになっています。

スタブ車軸パーツのストック シミュレーション

お疲れ様でした。このチュートリアルを履修しました。
