円柱ストックをフェイシングするには

ストックのフロント面を加工するには、面加工法を使用します。

1. リボンで、 [CAM]タブ [旋盤]パネル [面] をクリックします。

これにより、新しいフェイシング操作が作成され、[操作]ダイアログ ボックスが開きます。このダイアログ ボックスで、ツールパスをコントロールする個々のパラメータを編集し、加工する実際の図形を選択することができます。

[操作]ダイアログ ボックスの各タブは、多くのグループに分割されています。このチュートリアルでは、進むにつれて、それぞれの適切なグループで必要な設定が変わります。

[工具]タブ

1. [工具]タブで、 をクリックします。
2. これにより工具ライブラリが開き、ライブラリの既存の工具から選択するか、新しい工具を定義することができます。
3. [サンプル ライブラリ] > [サンプル旋盤工具]工具ライブラリから、工具 #1 - CNMT09T308 を選択します。
4. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブをクリックします。

既定では、フェイシング操作ではストックのフロント面全体が加工されます。フロント面全体の加工は、この操作で必須の加工であるため、制限やモデルを定義する必要はありません。

[半径]タブ

1. [半径]タブをクリックします。
2. 半径の制限のプレビューが表示されます。
3. 既定値のままにします。

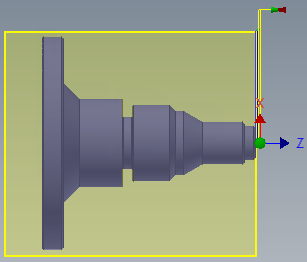

フェイシング操作での半径の制限のプレビュー

[パス]タブ

[パス]グループのパラメータは、実際のフェイシング ツールパスをレイアウトする方法をコントロールします。

1. [パス]タブをクリックします。
2. [複数パス]チェック ボックスをオンにします。
3. [切削ピッチ回数]を 2 に変更します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。

「旋盤輪郭を加工するには」に進んでください。
