コンポーネントに外観を割り当てるには

クイック アクセス ツールバーまたは外観ブラウザを使用して、選択した 1 つまたは複数のオブジェクトに外観を割り当てます。

QAT からドキュメントの外観を割り当てる

1. コンポーネントを選択します。
2. QAT では、外観の一覧を使用して外観を選択します。

   注: 外観のオーバーライドを割り当てる前に[Ctrl]を押しながら選択することにより、候補に加えることができます。

外観ブラウザからドキュメントの外観を割り当てる

1. [ツール]タブ [材料と外観]パネルで、[外観] をクリックします。外観ブラウザが表示されます。
2. 外観を変更するコンポーネント、フィーチャ、または面を選択します。
3. 外観ブラウザの[ドキュメント外観]で、各種外観の上にカーソルを置いて選択範囲での外観をプレビューします。
4. 選択範囲に外観を適用するには、外観をクリックします。

QAT からライブラリの外観を割り当てる

1. QAT で、[外観]一覧をクリックし、下部で外観が含まれるライブラリを選択します。選択したライブラリの内容を表示するように一覧が更新されます。
2. グラフィックス領域で、コンポーネントを選択します。
   注: Inventor で、[Ctrl]を押したまま選択して選択セットを作成し、次の手順に進みます。
3. QAT の[外観]一覧で、コンポーネントに割り当てる外観を選択します。

外観ブラウザからライブラリの外観を割り当てる

1. [ツール]タブ [材料と外観]パネルで、[外観] をクリックします。外観ブラウザが表示されます。
2. グラフィックス領域で、コンポーネントを選択します。
3. 外観ブラウザの[ライブラリ]セクションで、適用する外観を含むライブラリを選択します。
4. ライブラリの外観リストで、各種外観の上にカーソルを置いて選択範囲での外観をプレビューします。
5. 外観を右クリックし、[選択範囲に割り当て]をクリックします。または、 をクリックして、外観をドキュメントに追加します。次に、ドキュメントの外観をクリックして選択範囲に割り当てます。

フィーチャまたは面からドキュメントの外観を割り当てる

[調整]コマンドを使用して、特定のフィーチャまたは面から別のフィーチャまたは面に外観をコピーして貼り付けることもできます。

1. パーツを編集します。
2. QAT で、[調整] をクリックします。

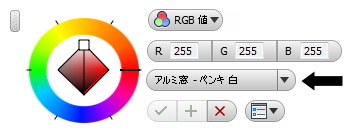

3. キャンバス内のインタフェースを使用して、外観を選択します。
