スケッチの設計

線形スロットと円弧スロット

長方形や円のような他の基本形状と同様に、1 つのコマンドを使用して線形スロットまたは円弧スロットをスケッチすることができます。

5 つの新しいスロット コマンドが使用できます。

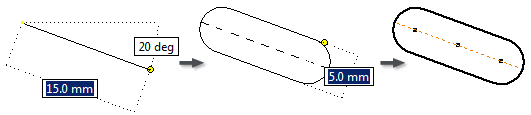

• [中心合わせスロット]コマンドは、スロット中心線の方向と長さおよびスロットの幅によって定義される線形スロット作成します。

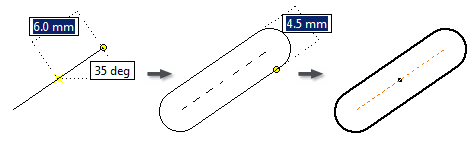

• [全体の長さスロット]コマンドは、スロットの方向、長さ、および幅によって定義される線形スロットを作成します。

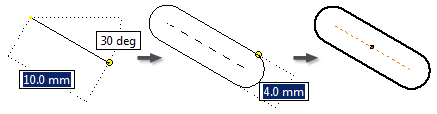

• [中心点スロット]コマンドは、スロットの中心、スロット中心線の方向と長さ、およびおよびスロットの幅によって定義される線形スロット作成します。

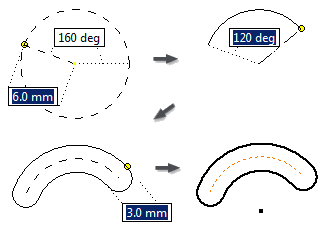

• [3 点円弧スロット]コマンドは、3 点中心円弧とスロット幅によって定義される円弧スロットを作成します。

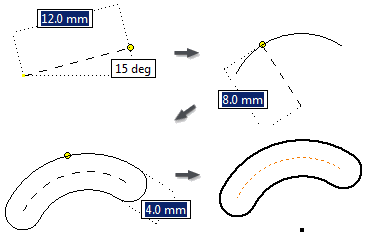

• [中心点円弧スロット]コマンドは、中心点、2 点中心円弧、およびスロット幅によって定義される円弧スロットを作成します。
