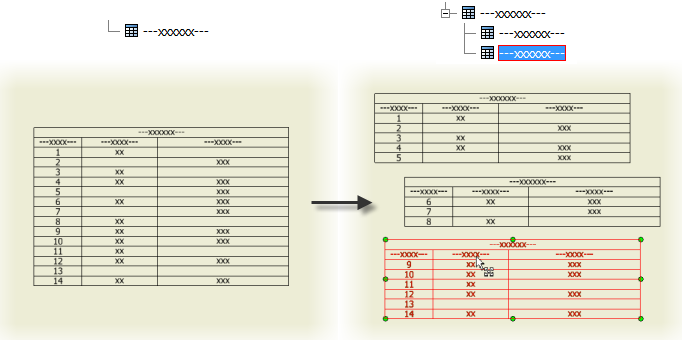

テーブルを分割する
パーツ一覧、穴、履歴、または一般テーブルを分割し、テーブルのセグメントを図面シート上の目的の場所に再配置することができます。
テーブルを分割するには、テーブル行のテキストを右クリックし、[テーブル]
[テーブルを分割]をクリックしますテーブルは 2 つのセグメントに分割されます。ブラウザで、新しいテーブルのセグメントは親テーブルの子として表示されます。テーブルの分割をキャンセルするには、テーブルのセグメントを右クリックし、[テーブルの分割を解除]を選択します。
注: テーブルの親セグメントに対する編集は、子セグメントにプロモートされます。子セグメントに対して行った変更は、テーブルの他のセグメントには影響しません。
ラスタ ビュー
[図面ビュー]ダイアログ ボックスの新しいオプションを使用すると、時間が経過しても正確にならないラスタ ビューを作成できます。ビューを正確にするタイミングをコントロールします。
ラスタ ビューは、大規模なモデルの編集時に正確な図面ビューの再計算にかかるコストを先送りするのに役立ちます。たとえば、図面ドキュメントを開き、すべてのビューをラスタに変換します。アセンブリ ファイルを開いて、モデルを編集します。図面ドキュメントには、完全な再計算を待たずに、変更が表示されます。

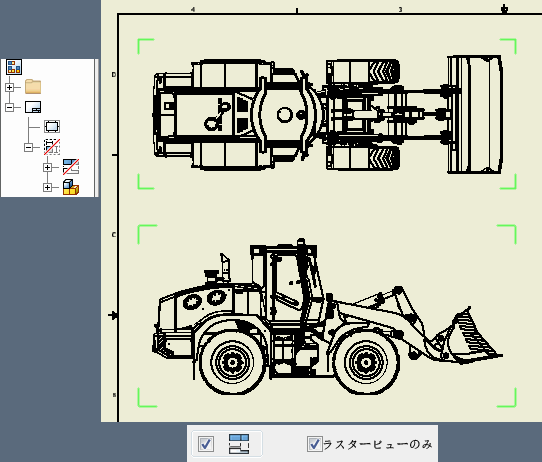

ラスタ ビューは、それを通る赤い対角線とともに、ブラウザに表示されます。表示領域内で緑色の括弧がラスタ ビューの枠となります。
個々のビューを正確なビューまたはラスタ ビューに変換するには、ブラウザの右クリック メニューを使用します。複数のビューを変換するには、表示領域内の右クリック メニューを使用し、[すべてのビューの高精度化]、または[すべてのビューのラスター化]を選択します。

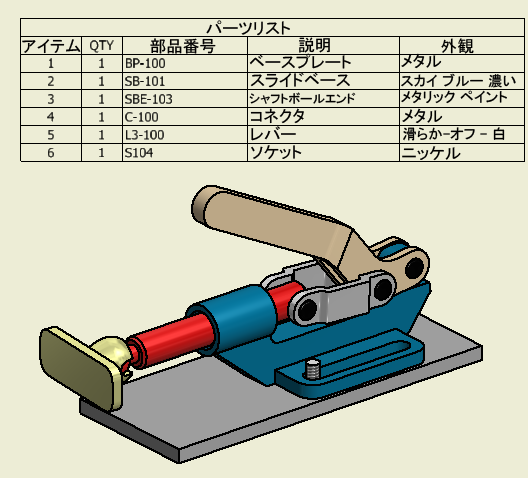

外観のプロパティ
モデルの外観の値は、選択可能なプロパティとして追加されます。部品表またはパーツ一覧に外観のプロパティを追加できます。
