金型のメッシュ

このタスクでは、金型を三角形でメッシュしてから、四面体でメッシュします。

1. すべてのレイヤーが選択されていることを確認します。

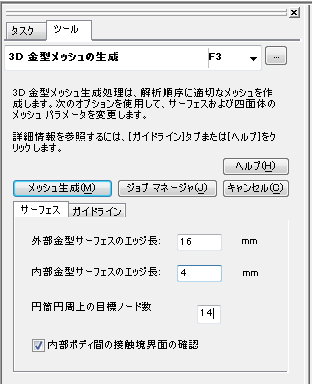

2. ([メッシュ]タブ > [メッシュ]パネル > [3D 金型メッシュ])をクリックします。

3. [外部金型サーフェスのエッジ長]に「16」 mm と入力します。

4. [内部金型サーフェスのエッジ長]に「4」 mm と入力します。

5. [円筒円周上の目標ノード数]に「12」 と入力します。

6. [メッシュ生成]をクリックします。

   メッシュの生成には数分かかります。



7. メッシュ生成が完了したら、[金型外部三角形]レイヤーの選択を解除します。

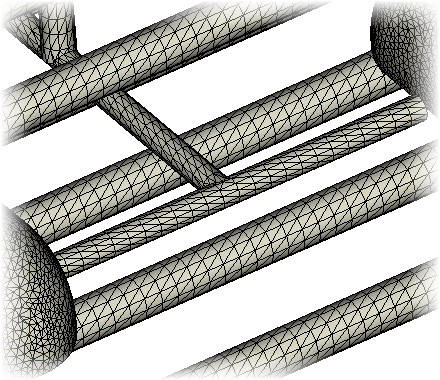

8. 冷却管と成形品を覆うメッシュを検査します。

9. ([メッシュ]タブ > [メッシュ]パネル > [3D 金型メッシュ])をクリックします。

10. [メッシュ生成]をクリックします。

    メッシュの生成には数分かかります。

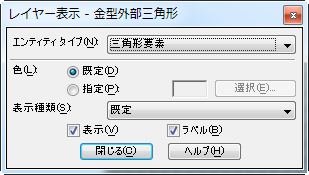

11. [金型四面体]レイヤーを右クリックして、[表示]を選択します。

12. [表示種類]を[透明]に設定して、[閉じる]をクリックします。



13. スタディを保存します。
