成形品の複製

このタスクでは、成形品を複製して、2 個取りレイアウトを作成します。

1. ([ホーム]タブ > [金型タイプ]パネル > [多数個取り])をクリックします。

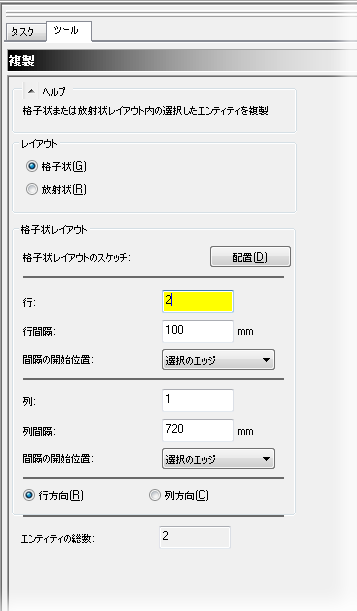

2. ([形状]タブ > [レイアウト]パネル > [レイアウト複製])をクリックします。

   1. [格子状]を選択します。

   2. 「2 行」を入力します。

   3. [行間隔]に「100 mm」を入力します。

   4. ドロップダウン ボックスから[選択のエッジ]間隔を選択します。

   5. 「1 列」を入力します。

   6. [OK]をクリックします。

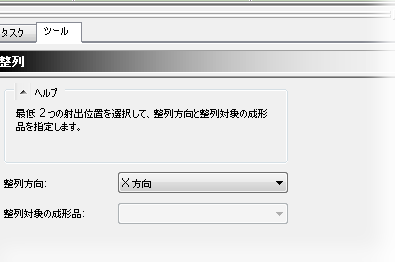

3. ([形状]タブ > [レイアウト]パネル > [整列])をクリックします。

   1. [整列方向]として[X 方向]を選択します。

   2. [Ctrl]キーを押しながら両方の射出位置を選択します。

   3. [整列対象の成形品]から[キャビティ1/ゲート1]を選択します。

   4. [OK]をクリックします。
