プロセス パラメータの入力

このタスクでは、プロセス設定を入力して、解析を実行します。

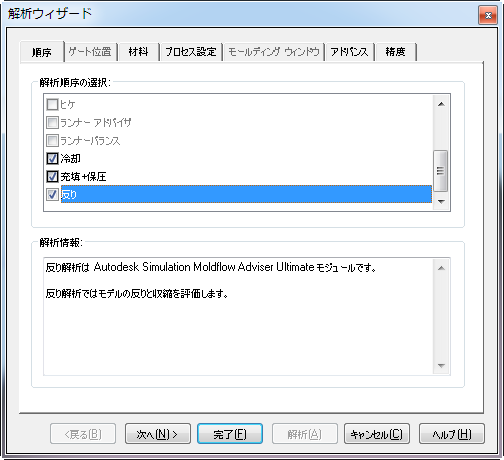

1. ([ホーム]タブ > [成形プロセス設定]パネル > [解析ウィザード])をクリックします。

2. [充填]の選択を解除します。

3. [冷却]を選択します。

4. [充填+保圧]を選択します。

5. [反り]を選択します。

6. [次へ]をクリックします。

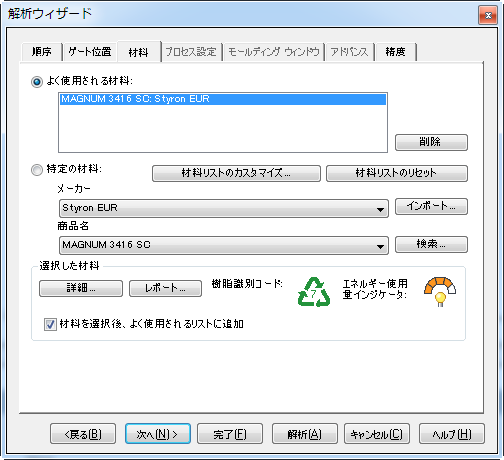

7. 材料が Styron EUR, Magnum 3416 SC であることを確認し、[次へ]クリックします。

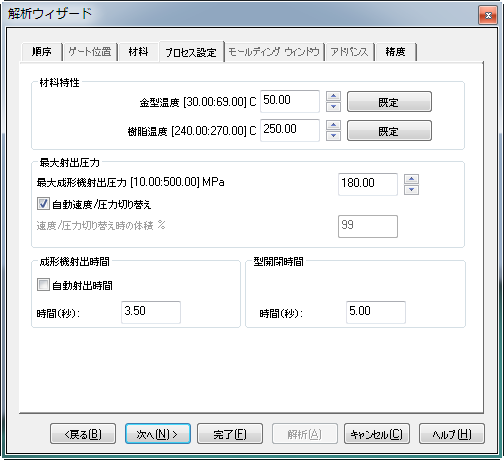

8. [次へ]をクリックして、[プロセス設定]タブを開きます。

9. 金型温度が 50 ℃ であることを確認します。

10. 樹脂温度が 250 ℃ であることを確認します。

11. 射出時間が 3.5 秒であることを確認します。

12. 型開閉時間が 5 秒であることを確認して、[次へ]をクリックします。

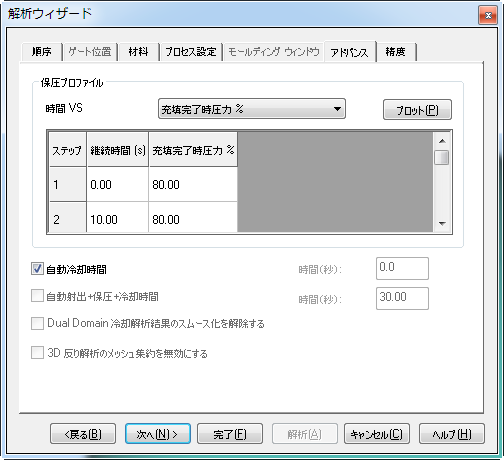

13. [次へ]をクリックして、[アドバンス]タブを開きます。

14. 保圧プロファイル制御が[充填完了時圧力 %] であることを確認します。

15. プロファイルが 0 80、10 80 であることを確認します。

16. 射出+保圧+冷却時間として 25 秒を入力します。



17. [解析]をクリックします。
