Autodesk Nastran In-CAD ではモデルが開いている場合は、モデルを閉じる前に結果をインポートしても、自動的に結果はロードされません。
結果を再ロードするには、リボンの[結果]パネルで[ロード]ボタンをクリックするか、ツリーの最上部にある[解析]を右クリックし、[結果をロード]を選択します。
Autodesk Nastran In-CAD は、結果ファイル(*.FNO)を見つけて選択するようにプロンプトを表示します。

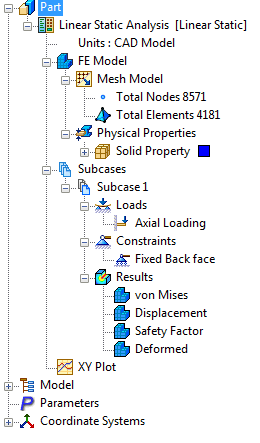

次の図に示すように、結果は対応するサブケースにロードされます。
どのような結果ファイルでもロードできますが、異常なコンター プロットになる場合があります。
また、このコマンドは Autodesk Nastran モデル ツリーの空の領域を右クリックし、[結果をロード]を選択して実行することもできます。
