編集

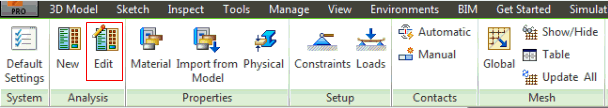

リボンの[解析]パネルで[編集]ボタンをクリックするか、ツリーの最上部にある[解析]を右クリックし、[編集]を選択して次のウィンドウを開きます。

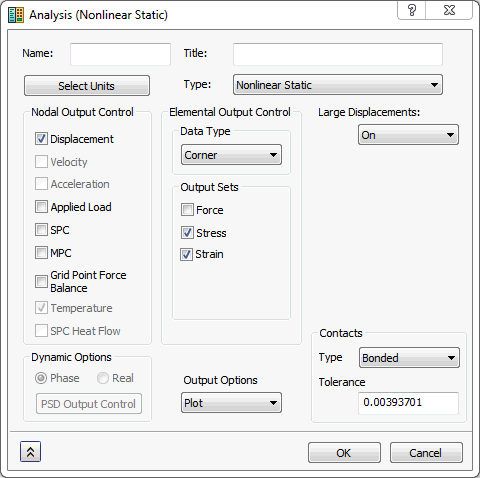

ここでは、上記に示す機能(名前、タイトル、単位、解析タイプ、節点の出力コントロールおよび要素の出力コントロール、大変形、動的オプション、出力オプション、接触)を編集できます。

単位を選択: 解析ダイアログ ボックス内の単位系を定義するオプションを提供します。

• [単位系]:
  • [CAD モデル]: CAD 環境の[ドキュメント設定]で定義された既定の単位系を使用します。
  • [SI]: MKS 単位系(メートル、キログラム、秒、ニュートン、ケルビン、度)を使用します。
  • [修正 SI]: 修正されたMKS 単位系(ミリメートル、トン、秒、ニュートン、ケルビン、度)を使用します。
  • [英国単位]: 英国/IPS 単位系(インチ、lbf/s/in²、秒、ポンド、華氏、度)を使用します。
  • [CGS]: 標準単位(センチメートル、グラム、秒、ダイン、摂氏、度)を設定するのに使われる単位系です。

[節点の出力コントロール]: すべての接点の結果(変位、適用荷重、SPC、MPC、グリッド ポイント荷重バランス)を要求できます。熱解析では、温度と単点熱流拘束を要求できます。ダイナミック解析の場合は、速度と加速度を要求できます。

[要素の出力コントロール]: 力、応力、ひずみを同時に要求できます。熱解析では、熱流束を要求できます。

[大変形]: オン/オフを切り替えることができます。このオプションは、すべての非線形解析で使用されます(非線形静解析、非線形座屈解析、非線形過渡応答解析、自動衝撃解析(AIA))。

• [オン]: 大変形およびフォロア力の効果と剛性差が含まれます。
• [オフ]: 大変形およびフォロア力の効果と剛性差は含まれません。

[データ]: 線形および非線形座屈解析の固有値データが含まれます。

[動的オプション]: [位相]と[実数]ラジオ ボタンが含まれています。これらのボタンは、解析タイプが周波数およびランダム応答解析に設定されている場合にのみ表示されます。また、解析タイプをランダム応答解析に設定した場合に表示される[PSD 出力コントロール]ボタンも含まれます。

[出力オプション]: プロット、印刷、パンチ、パンチとプロットを定義することができます。

• [プロット]: 結果中間ファイル システムのみに結果を出力します。
• [印刷]: モデル結果出力ファイル システムと結果中間ファイル システムの両方に結果を出力します。
• [パンチ]: モデル結果パンチ ファイルにも結果を出力します。
• [パンチとプロット]: パンチとプロットの両方の動作が含まれます。

[接触]: 自動接触を生成するための既定設定を設定できるようにします。

• [タイプ]: CAD モデルを使用して自動接触を定義するために、分離、結合、スライド/分離なし、分離/スライドなし、オフセット結合のオプションを利用できます。
• [許容誤差]: 許容誤差の範囲内の面を使用して自動接触を生成できます。
