物理特性

ここでは、すべての要素の物理特性が作成され、モデル ツリーでグループ化されます。

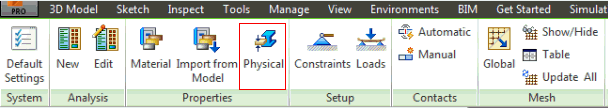

リボンの[プロパティ]パネルにある[物理的]ボタンをクリックするか、ツリーの[物理特性]を右クリックし、[新規]を選択して次のウィンドウを開きます。

[物理特性]フォームでは、次のセクションが使用できます。

[名前]: このフィールドには、たとえば「ソリッド特性」など、特性の名前を入力します。
[ID]: 特性の ID は[材料]と同様に Autodesk Nastran In-CAD によって自動的に更新されます。
[タイプ] (既定はソリッド要素): パーツのプロパティタイプを選択します。
- [ライン要素]: 6 自由度を持つ 1D 要素です。
- [シェル要素]:: 2D の四角形および三角形要素です。
- [ソリッド要素]: 3D の線形および放物線四面体要素です。
[要素プロパティ/データ]:
- [ライン要素プロパティ]
- [シェル要素プロパティ]
- [ソリッド要素データ]
[FE モデルに追加]: このチェックボックスは、この物理特性を[FE モデル]の下に自動的に配置します。
[材料]: これにより、同じ[物理特性]ダイアログボックスで新しい材料を定義し、定義済みの材料を割り当てることができます。物理特性下に自動的に配置されます。
[色]: 画面上のメッシュの色を反映する物理特性の色を選択できます。

このフォームのその他のセクションは、選択した要素の[タイプ]、および選択した[入力タイプ]によって、内容が異なります。これらのトピックに関する詳細を表示するには、ページの下部にあるリンクをクリックしてください。

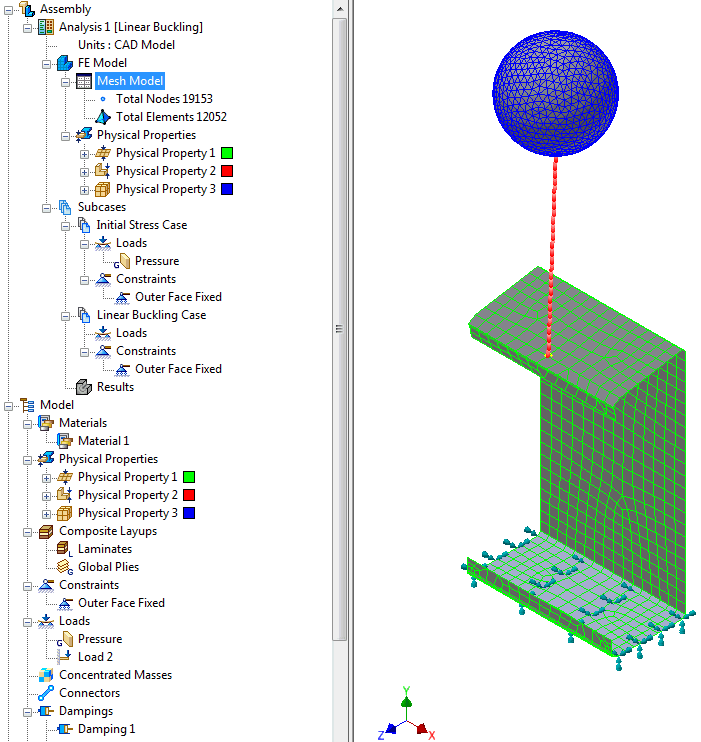

物理特性は、モデルツリーからドラッグして[FE モデル]にドロップすることができます。

[物理特性]を [FE モデル]に追加すると、すべての物理特性を含む単一の節点が作成されます。これにより、モデル ツリーに移動せずに、新しい物理特性を作成できるようになります。物理特性はまた、ここから選択して解析モデルに含めることもできます。

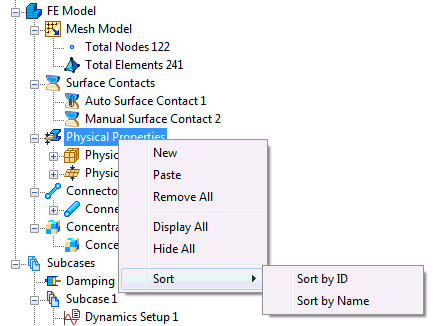

[FE モデル]ツリーセクションで[物理特性]を右クリックすると、次のオプションが利用できます。
