ライン要素の場合:
このフォームは、[物理特性]フォームの[入力タイプ]セクションの[ライン要素プロパティ]下で[プロパティ入力]または[断面]オプションを選択した場合にのみアクティブになります。
特性入力
断面
- [選択したエンティティ]: プロパティ入力に関連付けるスケッチ曲線を表示します。
- [回転角度(度)]
: 断面の適切な方向を取得できるように、断面を回転できます。 -
[中立軸オフセット]:
- [Y (in)]: 断面を要素の Y 方向にオフセットできます。
- [Z (in)]: 断面を要素の Z 方向にオフセットできます。
- [表示]: 選択したラインの中立座標系を表示します。X 軸はライン要素の端点 A から端点 B で、Y 軸は断面の垂直方向を表します。
この機能を表示するには、[座標系を表示]オプションが使用できる必要があります。
[物理特性]フォームの[入力タイプ]セクションにある[ライン要素特性]で[構造メンバー]オプションが選択されている場合、[特性を表示]ボタンを使用して構造メンバーの溶接を選択できます。
シェル要素の場合:
このフォームは、[物理特性]フォームの[シェル要素プロパティ]下で[標準]または[積層]オプションを選択した場合にのみアクティブになります。

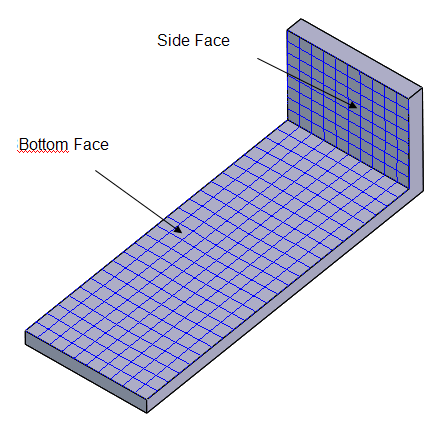

個別の面に異なるプロパティを割り当てることができます。次に示す例では、下面の厚さは 1.0 mm、側面には積層プロパティが必要です。
各面に異なるプロパティを割り当てます。

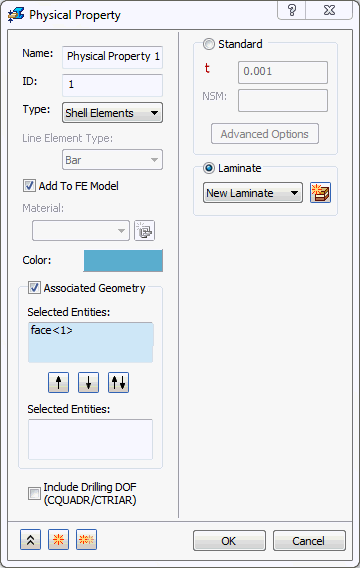

- [関連付けられた形状]セクションで、下面を選択して[標準]プロパティ ボタンを選択します。この平面に 1.0 mm (0.001 m)の厚さを指定します。
- [関連付けられた形状]セクションで、側面を選択して[積層]プロパティ ボタンをクリックします。

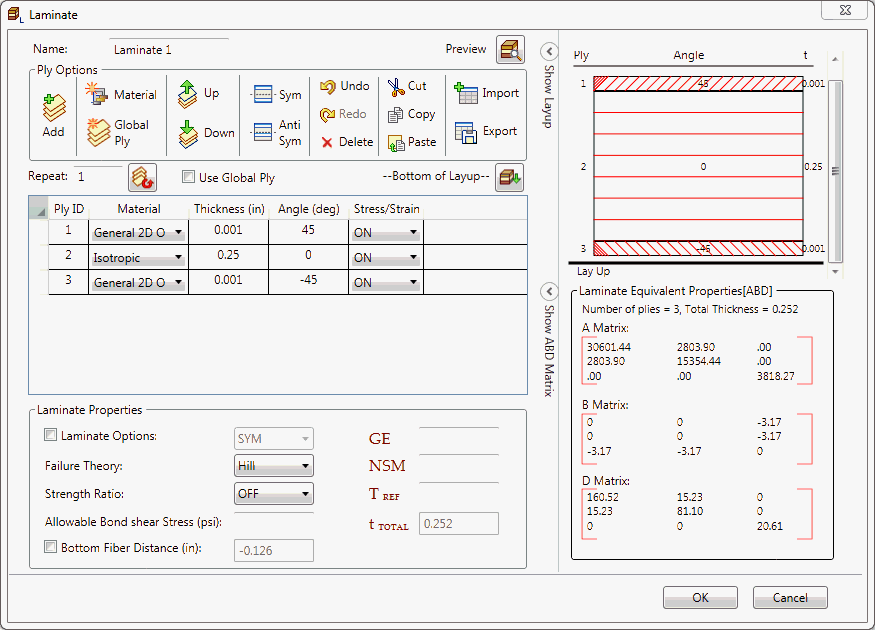

- [新しい積層]をクリックし、下のテーブルに示すように、垂直な側面に複合材料レイアップとして割り当てる積層プロパティを作成します。
- すべての層の合計の厚さは、垂直プレートの厚さ、0.252 インチです。
ソリッド要素の場合:

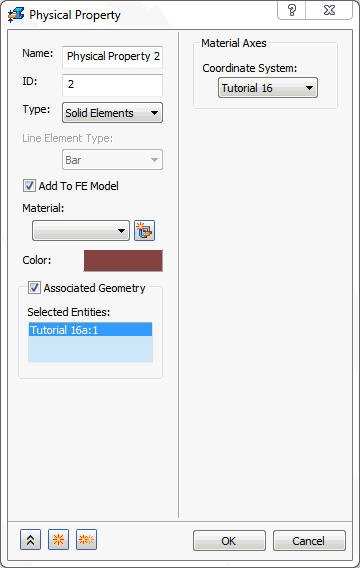

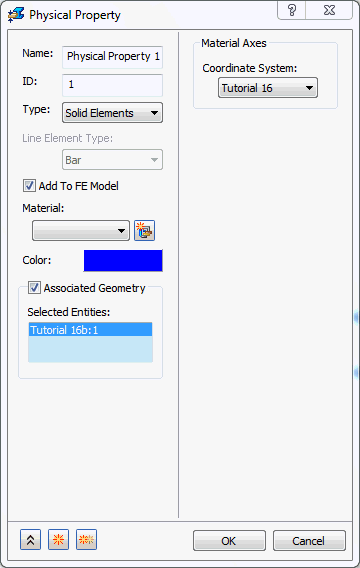

このフォームでは、[物理特性]フォームで[ソリッド要素プロパティ]を選択した場合に、2 つのボディに対して異なるプロパティを割り当てることができます。

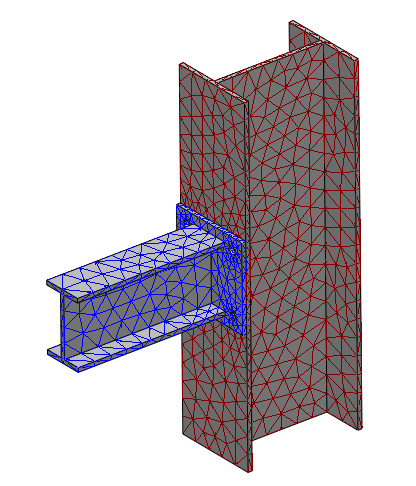

次に示す例では、垂直の I 断面部品(青色)と水平の I 断面部品(茶色)が 2 つの異なる色と 2 つの異なる物理特性で選択されています。
