配管コンポーネントを作成する

配管コンポーネントを作成するには

1. [カタログ エディタ]タブで[新しいコンポーネントを作成]をクリックします。
2. [新しいコンポーネントを作成]ダイアログ ボックスで、[Plant 3D パラメトリック グラフィックス]をクリックします。

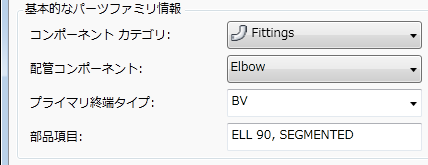

3. [基本パーツ ファミリ情報]で、コンポーネント カテゴリ([継手]など)をクリックします。
4. [配管コンポーネント]のタイプをクリックします([エルボ]など)。

   配管コンポーネントのタイプは[Plant 3D クラス]です。

5. [簡単な説明]を入力します(ELL 90, SEGMENTED など）。
6. [基本の終点のタイプ]をクリックします(例: BV)。[基本の終点のタイプ]がカタログに含まれない場合は、値を入力することもできます。


新しいコンポーネントのジオメトリを設定するには

(「配管コンポーネントを作成するには」から続く)

1. [グラフィックス]で右矢印をクリックしてコンポーネントのイメージを表示します。
2. コンポーネントのイメージ(マイター ベンドなど)をクリックします。

新しいコンポーネントをカタログに追加するには

(「新しいコンポーネントのジオメトリを設定するには」から続く)

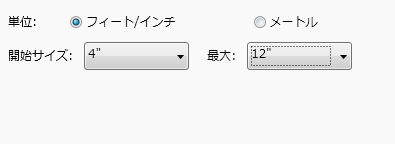

1. [最小サイズ]で、サイズ範囲の初期値を指定します(4" から 12" など)。

   サイズの追加と削除は、パーツをカタログに追加した後に実行できます。


2. [作成]をクリックします。

   コンポーネントがカタログ エディタに追加されます。
